[交流] 请问这张图上的曲轴是什么类型的发动机上的，是几缸发动机？求正解

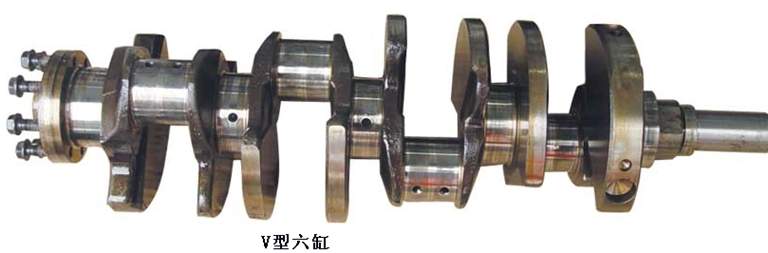

请问这张图上的曲轴是什么类型的发动机上的，是几缸发动机？求正解

哪几处位置是连杆轴颈

请问这张图上的曲轴是什么类型的发动机上的，是几缸发动机？求正解
回复此楼

» 收录本帖的淘帖专辑推荐

汽车

» 猜你喜欢
东东
1楼 2014-10-09 11:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

故乡的田野

金虫 (职业作家)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
longhua: 金币+1, 说的很经典，很详细，谢谢你 2014-10-10 12:58:04
V8发动机，和两端连线不在同一直线上的为连杆轴颈，也就是图中有两个孔的那一段（有两段可以看到，另外两段在另一面遮挡上了），每段连杆轴颈有两个孔（润滑用），也就是每个轴颈上面有两个连杆，从而构成V型。在大型V型发动机上一般看到的轴颈数为缸数的一半，16缸的你会看到8段连杆轴颈。PS：个人觉得你这照片是柴油机的可能性较大。
赞一下(4人) 回复此楼
8楼2014-10-09 19:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
???  ???^β????????????????????????????
赞一下(1人) 回复此楼
3楼2014-10-09 12:18:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

longhua

金虫 (正式写手)
回答 得对，撒金币
回复此楼
东东
2楼2014-10-09 11:14:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
longhua: 金币+1, 谢谢 2014-10-09 14:08:45
宽的，不在中心线上的是连杆轴颈，共计4个，因此是四缸发动机。如图：
请问这张图上的曲轴是什么类型的发动机上的，是几缸发动机？求正解-1
赞一下 回复此楼
sf
4楼2014-10-09 13:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cayenne1986

铁虫 (初入文坛)
四缸发动机的
回复此楼
5楼2014-10-09 14:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcbaab

铁杆木虫 (小有名气)
V8发动机曲轴
直列4缸的连杆轴颈中间的两个在一侧，两端的两个在另外一侧，4个轴颈在一个平面上
赞一下 回复此楼
6楼2014-10-09 15:30:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgz_1

木虫 (正式写手)
四缸发动机！
回复此楼
7楼2014-10-09 17:42:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

315297269

木虫 (著名写手)
看似四缸的
回复此楼
加入小木虫成就我自己
9楼2014-10-10 17:57:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孟怡511623

新虫 (初入文坛)
直列四缸!
回复此楼
10楼2014-10-10 18:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
