24小时热门版块排行榜

返回列表

当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

flysun

银虫 (正式写手)

应助: 1 (幼儿园)
金币: 1148.9
散金: 140
红花: 17
帖子: 445
在线: 288.6小时
虫号: 874971
注册: 2009-10-17
性别: MM
专业: 电化学分析

[求助] 怎么在材料表面镀一层可控厚度绝缘层已有2人参与

如题：怎么在金属表面上一层固定厚度的绝缘层，再在绝缘层上上一层固定厚度的导电胶。

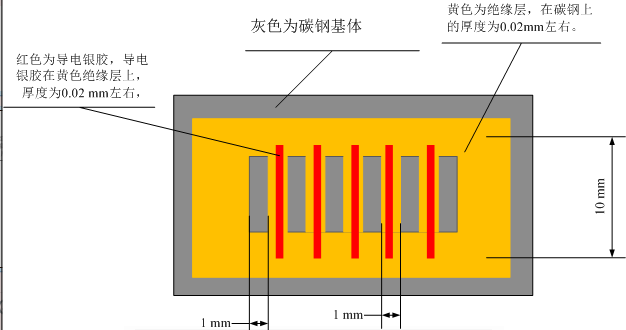

具体如附图所示，我想在碳钢表面涂抹一层精确厚度0.02 mm的绝缘层，具体形状如图黄色所示。再在绝缘层上涂一层导电银胶或者喷上一层铜或者银也行。也要求导电层厚度为0.02mm以上，也要精确可控制厚度。不知怎么实现呢？


回复此楼

» 本帖@通知

@yswyx

» 猜你喜欢

请问对标matlab的开源软件octave的网站https://octave.org为什么打不开？已经有1人回复
求助两种BiOBr晶体的CIF文件（卡片号为JCPDS 09-0393与JCPDS 01-1004 ）已经有0人回复
金属材料论文润色/翻译怎么收费? 已经有192人回复
哈尔滨工程大学材化学院国家级青年人才-26年硕士招生已经有0人回复
求助Fe-TCPP、Zn-TCPP的CIF文件，或者CCDC号已经有0人回复
XPS/?λXPS 已经有0人回复
河北大学-26年秋季入学化学博士招生已经有0人回复

» 本主题相关商家推荐: (我也要在这里推广)

1楼 2014-09-29 18:05:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

metaliium

银虫 (正式写手)

应助: 69 (初中生)
金币: 2368.1
散金: 25
红花: 12
帖子: 439
在线: 118.4小时
虫号: 1916175
注册: 2012-07-30
专业: 凝聚态物性 II ：电子结构

【答案】应助回帖

引用回帖:

7楼: Originally posted by flysun at 2014-09-30 06:47:08
因为我对你说的工艺怎么操作不懂，应该在什么仪器上操作啊，能明确点吗，谢谢啦
...

另外我仔细看了一下你的图，你不仅仅需要绝缘层，而是有特定结构的绝缘层。。。所以你肯定需要有个模板。 polyimide 可以被氧气plasma 刻蚀，可以尝试压着模板刻蚀掉不需要的部分。当然肯定会有undercut，效果不一定很好，但还是那句话，你那么巨大的结构，估计也不在乎undercut了

如果你确实想用磁控溅射或者电子束蒸发来做绝缘层，比方说二氧化硅，也没问题，也要压着膜板做，但那两者不太适合做如此厚的结构，速度相对你需要的厚度太慢，成本可能很高，另外我不确定如此厚的膜在应力的作用下质量会如何，会不会开裂

转膜仪我假设任何学校只要有人做纳米器件的话就应该有。
