24小时热门版块排行榜

查看: 1031  |  回复: 3

xuliang508

金虫 (小有名气)

[求助] 苯丙乳液成膜缺陷问题,请教消泡剂前辈已有3人参与

本人现在做苯丙体系的乳液,固含量50%,乳化剂用量0.75%。在不添加任何助剂的情况下,成膜是好的。但是在添加消泡剂之后,成膜出现条纹状缺陷,如果加增稠剂后,甚至会出现断层的现象。我现在用的消泡剂是BYK024 、028 都存在这样的问题,现在消泡剂添加量是0.4%,。这两种消泡剂的相容性都很好,没有油斑和缩孔,但是涂膜就是会出现条纹状缺陷。
    请教前辈们,消泡剂究竟该怎么加?对于相容性好的消泡剂,需要高速搅拌嘛?我尝试了一下,添加消泡剂后只是简单低速搅拌,即时消泡性非常好,即使表面有气泡也非常快破裂,同时,条纹状缺陷也最为明显。而高速搅拌30分钟,体系产生大量微泡,放置过夜仍然有大量微泡。但是涂膜这种条纹现象就能明显减弱。
    由于乳液将是喷涂,不能有微泡缺陷,膜厚又只能40微米,这种条纹缺陷会导致厚薄不均,请教前辈究竟该怎么办?

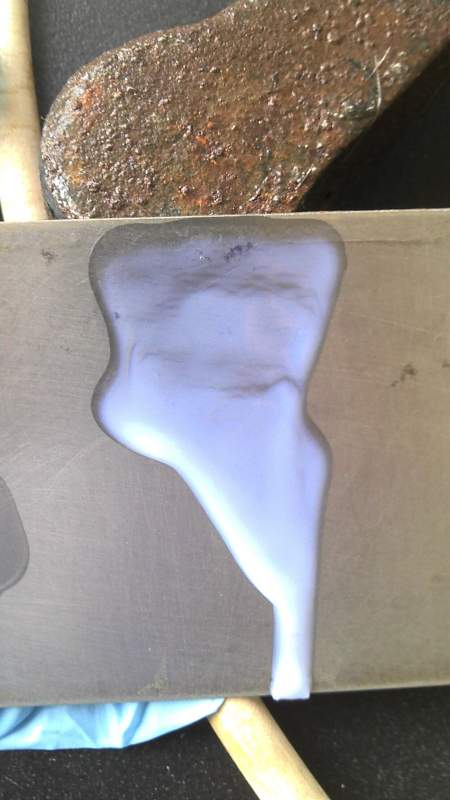

苯丙乳液成膜缺陷问题,请教消泡剂前辈

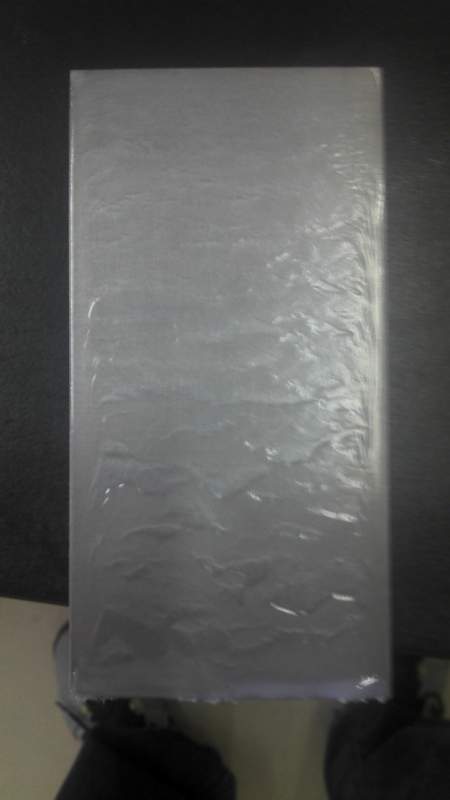

苯丙乳液成膜缺陷问题,请教消泡剂前辈-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujun1990snj

新虫 (初入文坛)

【答案】应助回帖

可以换消泡剂试一下920se      ,消泡剂的量在找一下,我感觉0.4多了,只要搅匀就好了,不需要高速搅,高速又会带入大量气泡的
2楼2014-12-01 22:47:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梁_山_伯

新虫 (小有名气)

【答案】应助回帖

消泡剂用量占总量的0.2%就差不多了
3楼2015-12-13 11:23:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏日的芒果街

银虫 (小有名气)

【答案】应助回帖

1-消泡剂可以选择非硅类型的,对表面张力改变不会太大,
2-可以尝试添加少量润湿剂,对流平有好处的。

[ 发自小木虫客户端 ]
4楼2015-12-13 18:39:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xuliang508 的主题更新
信息提示
请填处理意见
