[求助] ATmega128-16AC相关电路原理已有1人参与

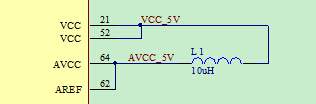

如图1为ATmega128的一部分，图2，图3，图4为其旁边的电路图，我的疑惑是，图2、图3、图4的电路起到什么作用（就是VCC、AVCC接电容再接地）？
另外，之所以在图1旁边再画图2与图3，是考虑到直接画在图1 ATmega128的21、52引脚与64引脚上显得电路交叉太多不易识图才画在旁边的吗？

图1

图2

图3

图4

回复此楼

» 收录本帖的淘帖专辑推荐

有价值

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2014-09-27 23:18:36

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gorgen

金虫 (正式写手)

金虫

应助: 47 (小学生)
金币: 1522.8
红花: 4
帖子: 887
在线: 181小时
虫号: 2134045
注册: 2012-11-18
性别: GG
专业: 人工智能与知识工程

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
欢乐忧郁: 金币+90, ★★★★★最佳答案 2014-10-08 09:05:16

图2和3是稳压电容，用来稳压电源的，一般是每个重要的芯片放一个这样的电容，以免由于某些原因如电源跳变引起芯片供电不稳而导致芯片坏掉的情况，所以原理图里面有那么多的电容连接电源和地，但是到了PCB布线的时候布线员就会将每个电容分别安排在相应的芯片附近的，图2是数模转换的模拟电源稳压，另外图4是电源指示，用来显示你的电源通电的指示灯，电阻用于限流的，防止LED损坏。至于为什么画在旁边，有网络标号的，Protel里面标号相同的表示连在一起，这样别人看起来有条理。
