[求助] 铝镁合金 Nd-YAG激光焊的结晶裂纹 已有1人参与

我想问问有谁做过小功率的脉冲激光热传导焊么 焊铝合金5A05-6061自熔焊 薄小件 厚度在1mm左右
我发现焊接的时候总是出现结晶裂纹
我尝试了控制冷却阶段的热输入但还是没效果
我的参数大概是： 脉冲宽度10-12ms  输入能量18J左右 速度1.5mm/s 离焦量+1左右 频率10Hz  功率150W左右
光斑聚焦后的直接是0.6mm
求做过这一块的大神指教！！！！

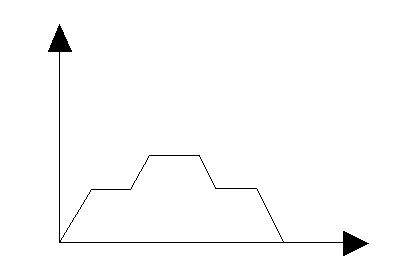

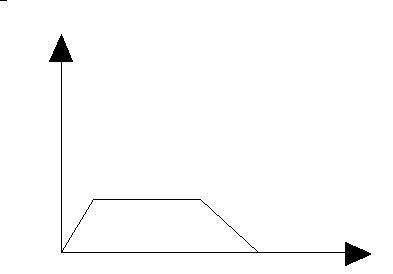

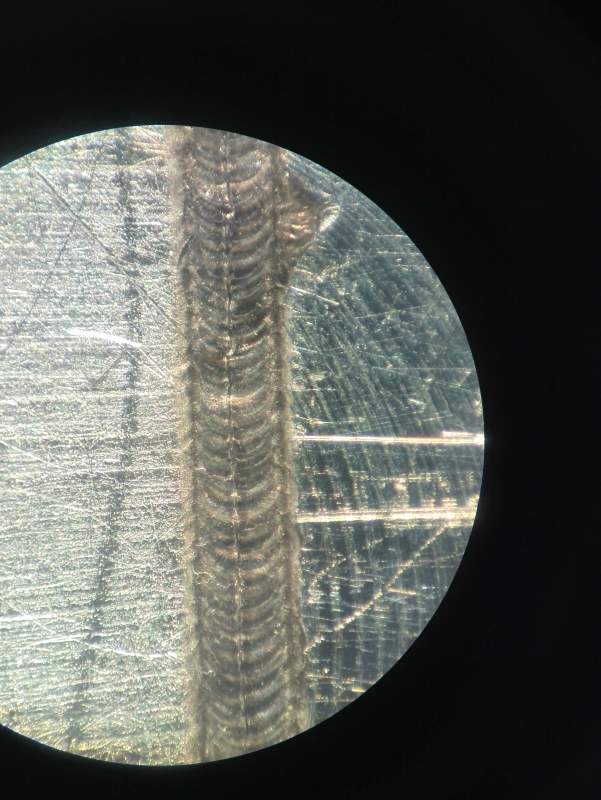

PS：下图是用过脉冲波形及焊后焊缝形态（左边是5A05，右边是6061）

铝镁合金 Nd-YAG激光焊的结晶裂纹


铝镁合金 Nd-YAG激光焊的结晶裂纹-1


铝镁合金 Nd-YAG激光焊的结晶裂纹-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
original
1楼 2014-09-24 21:24:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
铝合金表面很容易形成一层氧化膜，焊前要打磨处理，去掉这层氧化膜。你这个热裂纹，很可能和表面没有处理好有关系，要么是氧化膜，要么是表面的污染物。
赞一下 回复此楼
欢迎失效分析案例咨询
2楼2014-09-25 10:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaisavsdawei

木虫 (正式写手)
引用回帖:
2楼: Originally posted by yong0119 at 2014-09-25 10:18:48
铝合金表面很容易形成一层氧化膜，焊前要打磨处理，去掉这层氧化膜。你这个热裂纹，很可能和表面没有处理好有关系，要么是氧化膜，要么是表面的污染物。

应该不会吧 我用砂纸磨完5A05表面后 酒精擦拭 直接走一道都有裂纹
赞一下 回复此楼
original
3楼2014-09-25 21:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
kaisavsdawei: 金币+50, ★★★很有帮助, o(︶︿︶)o 唉，身不由己，只能自己确定开裂原因了才能做那些 现在没条件啊 2014-09-26 20:39:01
引用回帖:
3楼: Originally posted by kaisavsdawei at 2014-09-25 21:55:58
应该不会吧 我用砂纸磨完5A05表面后 酒精擦拭 直接走一道都有裂纹...

焊接热裂纹的出现，大体分两类，一类是与材质（包括表面氧化膜、污染物）有关；一类是与工艺参数，比如线能量、焊接速度有关。
你可以把这个开裂的样品做个抛面，看看裂纹的起源与走势。到底是由于开裂出太多夹杂物，还是由于太小的熔化区域。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

kaisavsdawei
欢迎失效分析案例咨询
4楼2014-09-26 08:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaisavsdawei

木虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by yong0119 at 2014-09-26 08:50:04
焊接热裂纹的出现，大体分两类，一类是与材质（包括表面氧化膜、污染物）有关；一类是与工艺参数，比如线能量、焊接速度有关。
你可以把这个开裂的样品做个抛面，看看裂纹的起源与走势。到底是由于开裂出太多夹杂 ...

我只想看看只是从工艺的角度能不能解决这个问题
赞一下 回复此楼
original
5楼2014-09-26 20:39:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyc0824

新虫 (初入文坛)
请问楼主现在问题解决了吗，我也遇到了类似的问题
赞一下 回复此楼
6楼2015-03-05 21:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zilone

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by zhangyc0824 at 2015-03-05 21:16:22
请问楼主现在问题解决了吗，我也遇到了类似的问题

楼主现在问题解决了吗
赞一下 回复此楼
7楼2015-08-17 20:55:43
