[求助] 关于气泡发生器的原理有疑问 已有3人参与

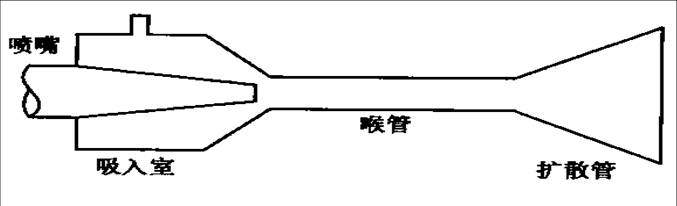

如图所示微泡发生器,书上说的原理为:液体从喷嘴高速喷出时,部分动能转变成为势能,使吸气室产生负压,吸入空气及药剂。 当液流从喉管进入扩散管时,混合液流速度突然减小,压力陡然降低,使在喉管内溶入的空气随压力降低而重新析出,成为微泡。
疑问一:为什么液体从喷嘴喷出时,动能转化为势能,不都是在一个水平线上的吗,势能应该不变?
疑问二:吸气室为什么会形成负压?
疑问三:扩散管中液体会充满管路吗?为什么流速减小,压力也降低,根据伯努利方程速度减小,压力应该增大,难道是能量损失太大了?

关于气泡发生器的原理有疑问
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilymqdh

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
一 这个装置一般是垂直的,这里只是个示意图
二 应该是有发生反应消耗了部分气体或者液体可以溶解气体
三 扩散管面积大了流速就慢了,相对面积大了压力就小了
这是个人的理解。如果不对请见谅。
2楼2014-09-21 13:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tf176

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
一、此处讲的是压力势能,不是重力势能
二、液体在喷管中,流速越来越大,即动能越来越大,根据机械能守恒,压力势能必定减少,以致形成负压。
三、扩散管表示不解,如楼主所说,扩散管确实是减速增压的过程。。。
3楼2014-09-21 23:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanglao1984

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
一、液体从喷嘴喷出时会将吸入室的空气带走,(就像你站疾驰的火车旁,会有一股吸力把你吸向火车。解释:高速行驶的火车扰动空气,空气流速快时压强减小,气流改变造成向内的吸力,有将附近物体卷入的危险)吸入室形成真空状态,这时吸入室吸入药水,靠的就是压力差。
二、解释同一
三、吸入室吸入药水后,同样和空气一样,会被喷出的水流带出在喉管混合。太专业的我不会讲,你可以想象一下,高速的液体冲进低速流动的液体(还是比较容易形成泡沫的液体)后会发生什么,当然是把他拍成泡沫了。
高端大气上档次
4楼2014-09-22 17:45:53
