fluent模拟涡流分级机内气体迹线pathlines显示问题，相对速度绝对速度 已有1人参与
|

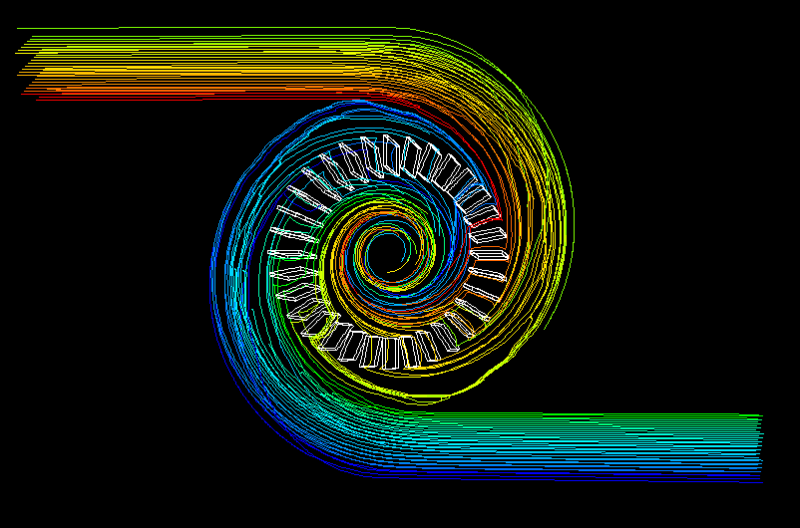

如图中所示，气体由对称的两个长方体入口进入，中间的叶片使旋转的，那气体在进入旋转叶片中如果是显示绝对速度的话是不会沿着叶片的，那么在进入叶片后应该也不会有很大弯折，可是从图中看出气体在进入旋转叶片后就是沿着叶片方向的，感觉就像叶片静止一样，那么硬生生给弯过去了，这是怎么回事啊？旋转那部分我分割出来了设成了旋转的体，转速为1200rpm（入口风速12m/s），叶片相对那个旋转的体是静止的。显示结果应该是这样的么，还是显示的不对啊？如何将叶片的旋转体现出来？菜鸟恳请大神帮忙！ 1.jpg  2.png |
