关于FLUENT高超声速气动热模拟的算例验证 已有3人参与
|
|

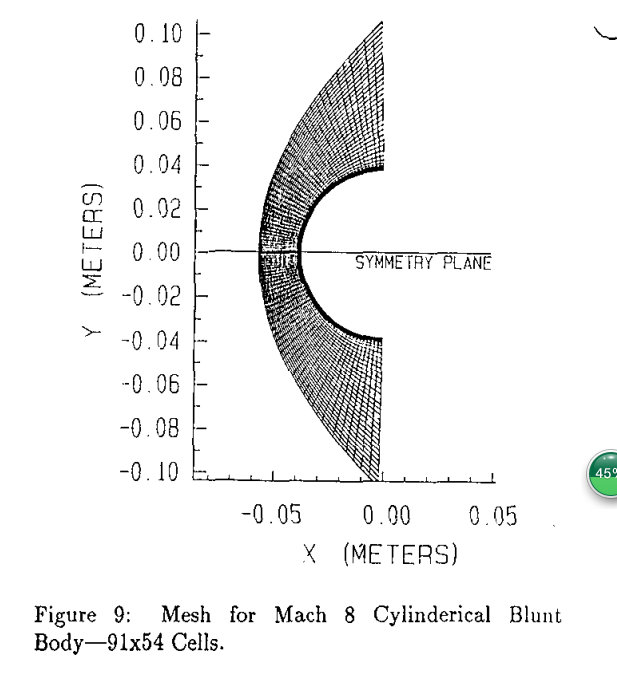

小弟最近开始做气动热方面的模拟，想进行一个算例验证，选择了这样一个模型 http://image.keyan.cc/data/bcs/2 ... _1411025704_922.png 自己给的入口是压力远场的边界条件，选择SA模型，但是计算总是不收敛 求教各位虫友，边界条件和湍流模型怎么给定比较合适？  QQ截图20140918115351.png |
回复此楼» 猜你喜欢
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有14人回复
-
面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！
已经有26人回复
-
面上提前没消息，有中的吗
已经有18人回复
-
纯娱乐，不喜欢勿喷
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有6人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Fluent经典算例
已经有245人回复
- fluent多相流算例
已经有337人回复
- 有关fluent设置混合材料
已经有6人回复
- 史上最全fluent书籍2004--2013 各种算例
已经有446人回复
- fluent中多空介质的计算
已经有19人回复
- fluent两相流模拟求助
已经有5人回复
- fluent 模拟结果 设为 另一个case的进口边界条件
已经有16人回复
- 用fluent做模拟时模型太大怎么用相似准则缩小模型计算
已经有12人回复
- 用Fluent计算超声速流时，附面层网格和主流网格之间应如何衔接？
已经有5人回复
- Fluent气流模拟的理论基础及模型，各位大牛帮帮忙啊
已经有9人回复
山峰1992
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 5553.9
- 散金: 936
- 红花: 5
- 帖子: 1007
- 在线: 158小时
- 虫号: 1829328
- 注册: 2012-05-22
- 性别: GG
- 专业: 机械动力学
2楼2014-09-22 16:01:22
panjiajing
禁虫 (小有名气)
★ ★ ★ ★ ★
山峰1992: 金币+5, ★★★很有帮助, 感谢关注 2014-09-23 14:49:42
山峰1992: 金币+5, ★★★很有帮助, 感谢关注 2014-09-23 14:49:42
|
本帖内容被屏蔽 |
3楼2014-09-22 18:40:15
山峰1992
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 5553.9
- 散金: 936
- 红花: 5
- 帖子: 1007
- 在线: 158小时
- 虫号: 1829328
- 注册: 2012-05-22
- 性别: GG
- 专业: 机械动力学
4楼2014-09-22 20:41:17
5楼2014-12-17 10:17:29
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
山峰1992: 金币+20, ★★★很有帮助 2015-06-01 18:03:46
山峰1992: 金币+20, ★★★很有帮助 2015-06-01 18:03:46
|
首先这个算例不需要湍流模型(如果迎角是0度的话)。我的建议是对问题进行简化，一步一步来。 1 这个模型无粘流计算可以得到准确的压力分布与激波位置，所以首先可以用无粘。 2 然后，改用层流模型，计算看是否收敛。 目前看可能存在的问题，1，网格不适合层流计算(算无粘没问题)，更不适合气动热计算。若要计算气动热，首先要满足边界层网格雷诺数的要求，具体可看文献。2 高超计算本身对计算格式要求较高，可能fluent二阶格式计算它收敛性不好(我不用fluent，不敢确定)，对此要先用无粘算例考核。 |
