COMSOL导线间感应加热仿真 已有1人参与
|
|

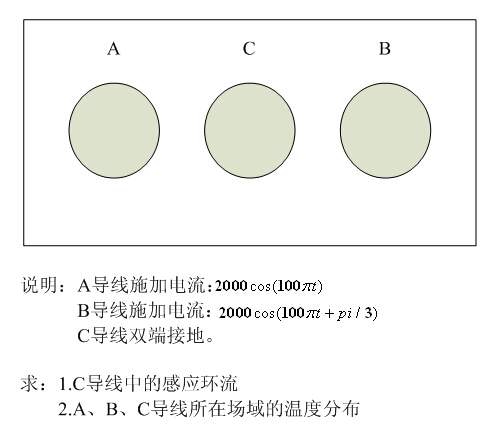

小弟最近做一个感应加热的COMSOL仿真，遇到一些困惑。 物理描述：有3根具有一定半径的3根导线（分别记为A、B、C），并列平行布置。其中A、B导线施加正弦交流（幅值、频率相等，但相位不等），C导线终端和始端均接地。双端接地的C导线受A、B导线的电磁感应作用，会产生感应环流。激励电流和感应电流的存在，导致导线温度升高。 场域处理：由于导线较长，可以近似为无限长，因此简化成2D模型，如附图所示。 问题来了：1.如何设置C导线双端接地。双端接地会产生环流，否则没有，因此这个设置十分关键！ 2.A、B导线激励电流的相位不同。如何设置两者的相位 ps：我已看过软件自带的“Inductive Heating of a Copper Cylinder"算例，但还是觉得和我的模型有较大差别。该算例计算的是涡流损耗吧！ 急切等待大牛答疑解惑，小弟感激不尽。金币不多，还望见谅！  COMSOL问题描述.jpg |
