[交流] 如何确定该滤波器的3db带宽 已有5人参与

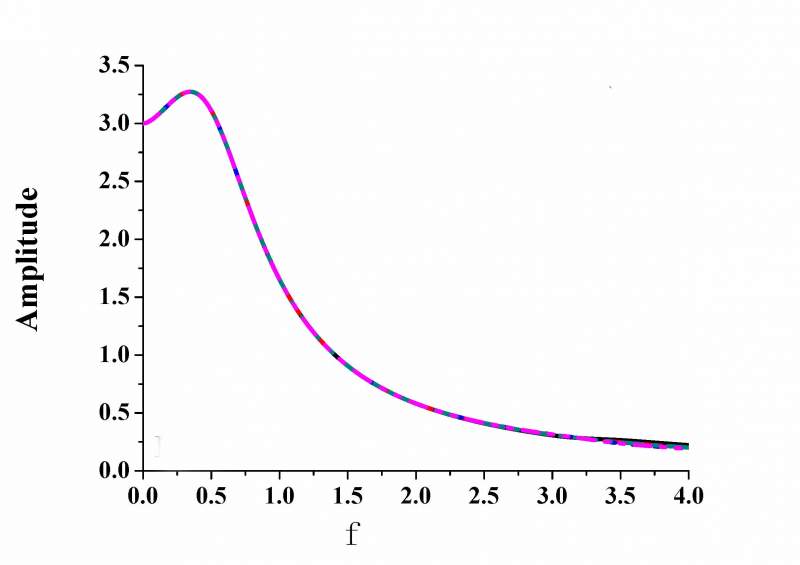

如图所示，

如何确定该滤波器的3db带宽
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-10 15:25:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tedtian

新虫 (初入文坛)

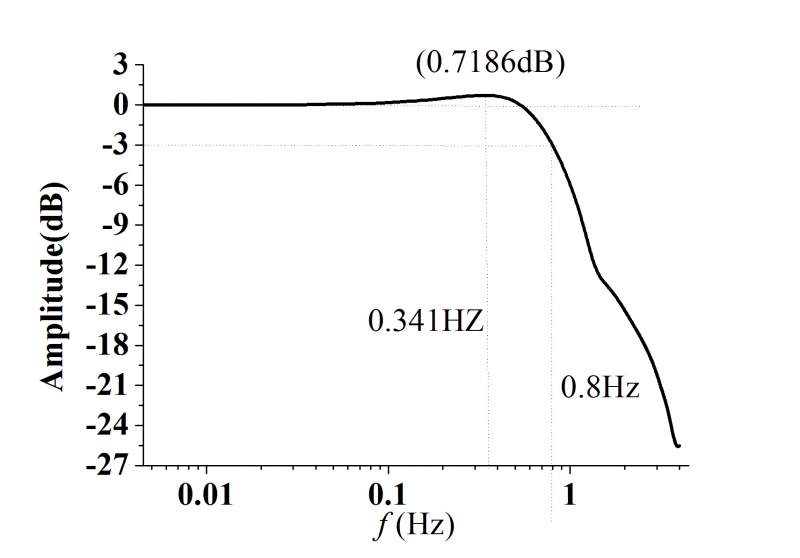

谢谢你的回复。可能我对我的问题没有说清楚，我把频响图采用Bode图的形式画了一遍。这个频响图是一个传感器的频响图，传感器测量要求幅值平的，但是我这个频响图从0Hz开始，幅值是缓慢增加，到达0.341Hz是达到最高点0.7186dB,然后缓慢下降，到达0.8Hz时，降到-3dB。
现在我想问的是问题：
1、-3db是怎么定义的，是以0Hz为基准，还是以最高值为基准？
2、传感器的带宽要求幅值频响是平的，而目前在0.341Hz有个峰值。带宽是否过峰值的频率点。
如何确定该滤波器的3db带宽-1
赞一下 回复此楼
2楼2014-09-11 09:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红鸟

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是以0Hz，因为有一个overshoot或者通带内波纹的概念。
赞一下 回复此楼
3楼2014-09-12 09:26:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

GLJLQ

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 红鸟 at 2014-09-12 09:26:51
应该是以0Hz，因为有一个overshoot或者通带内波纹的概念。

怎么能是0hz，应该是最高值吧~
赞一下 回复此楼
4楼2014-09-16 13:13:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tedtian

新虫 (初入文坛)
多谢答复，我想请问一下，通带内波纹的定义是什么。传感器带宽对通带内波纹有什么要求？
赞一下 回复此楼
5楼2014-09-16 14:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红鸟

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by tedtian at 2014-09-16 14:36:18
多谢答复，我想请问一下，通带内波纹的定义是什么。传感器带宽对通带内波纹有什么要求？

这个建议搜一下相关概念，维基百科比我讲的清楚。
赞一下 回复此楼
6楼2014-09-17 21:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengkexin

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是从0开始算的
赞一下 回复此楼
7楼2015-04-22 19:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanny525

金虫 (小有名气)
从0开始算
回复此楼
8楼2015-10-21 10:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqinly

专家顾问 (著名写手)

至人无己，神人无功，圣人无名
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
dB = 20*log (A /B )，根据定义计算就可以了啊，令要求的幅值和最大幅度值的关系为3dB 即可求出要求的幅值，再对应到横坐标频率即可

发自小木虫Android客户端
赞一下 回复此楼
学而时习之，不亦说乎？有朋自远方来，不亦乐乎？人不知而不愠，不亦君子乎？
9楼2015-10-21 13:23:23
