[求助] 染料敏化太阳能电池 电流密度低的问题 已有2人参与

请教各位虫友一个问题  ：

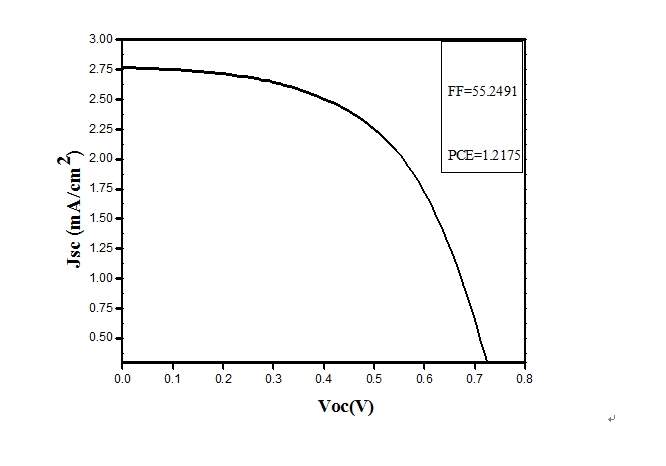

         我做的染料敏化太阳能电池效率很低 ，一般都不到2%  ，电流密度也很低，下图是我所做的样品的J-V曲线 。
          Fill Factor  Efficiency  R at Voc        R at Isc 分别为55% ，1.2% ，233.093963        17696.553        麻烦虫友帮我解答一下是不是因为串联电阻太大的缘故导致电流密和效率很低。
        感激不尽！

染料敏化太阳能电池 电流密度低的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-01 17:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许爱春

铜虫 (初入文坛)
自己顶一个
回复此楼
2楼2014-09-02 13:49:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guanghali

木虫 (小有名气)
请问你的I-V曲线是用专门的测试系统还是电化学工作站组装的测试的？
赞一下 回复此楼
3楼2014-09-02 15:31:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许爱春

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by guanghali at 2014-09-02 15:31:03
请问你的I-V曲线是用专门的测试系统还是电化学工作站组装的测试的？

有专门的测试系统的  系统自带的
赞一下 回复此楼
4楼2014-09-02 18:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guanghali

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 许爱春 at 2014-09-02 18:35:29
有专门的测试系统的  系统自带的...

好吧，谢谢你
回复此楼
5楼2014-09-03 10:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iskiller

金虫 (小有名气)
引用回帖:
3楼: Originally posted by guanghali at 2014-09-02 15:31:03
请问你的I-V曲线是用专门的测试系统还是电化学工作站组装的测试的？

请问你的i—v曲线是用什么系统测的？

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-09-11 23:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

比克小魔

木虫 (小有名气)
请问一下R at Voc         R at Isc是并联电阻和串联电阻的意思么？
赞一下 回复此楼
7楼2014-09-28 10:06:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

许爱春

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 比克小魔 at 2014-09-28 10:06:40
请问一下R at Voc         R at Isc是并联电阻和串联电阻的意思么？

我感觉应该是  呵呵
赞一下 回复此楼
8楼2014-09-28 20:00:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cord

铁杆木虫 (著名写手)

【答案】应助回帖

多大面积?多厚?
曲线看不是串联电阻大, 是并联电阻太小, 说明漏电太多了. 界面需要进一步完善来提高FF值
赞一下 回复此楼
9楼2014-09-29 20:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ChinaHowe

金虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by cord at 2014-09-29 20:08:21
多大面积?多厚?
曲线看不是串联电阻大, 是并联电阻太小, 说明漏电太多了. 界面需要进一步完善来提高FF值

请问您是怎么判断出不是串联电阻大，而是并联电阻小的？谢谢您的解答

发自小木虫IOS客户端
赞一下 回复此楼
10楼2017-07-22 00:51:00
