小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » Tafel 曲线的电流的表示方式是Log还是Ln
141/2返回列表12下一页
查看: 3342  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jeehee

木虫 (著名写手)

[求助] Tafel 曲线的电流的表示方式是Log还是Ln 已有3人参与

我们的工作站测的极化曲线的电流是以Ln形式表示的，但是我看论文里一般都用的是Log形式，不知道论文里用Ln表示行不行，如果不行，用什么方法能够把Ln转变成Log，我们的仪器自带的软件没这个功能。非常感谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-28 19:35:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jeehee: 金币+8, ★★★很有帮助, 非常感谢，请您帮我再看看图，上传到下面的回复里了？ 2014-08-30 10:18:55
log、ln都可以，但是对应的Tafel斜率不一样，log对应的Tafel斜率一般用b表示，这也是文献里常用的，ln对用的Tafel常数用β表示，b=2.303β。一般电化学工作站保存的极化曲线原始数据都是E-I的形式（虽然一起自带软件显示的是E-lnI），把原始数据导入origin，作图的时候横轴采用常用对数形式就行（不用对数据进行任何处理）
赞一下(2人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
2楼2014-08-29 09:17:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tianqxia3682

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jeehee: 金币+2, ★有帮助, 还得麻烦你说说具体的操作方法，数据截图在下面回复里，非常感谢！ 2014-08-30 10:21:17
原始数据处理一下就可以，就像楼上说的。
赞一下 回复此楼
3楼2014-08-29 09:36:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeehee

木虫 (著名写手)
引用回帖:
2楼: Originally posted by binbinitaly at 2014-08-29 09:17:24
log、ln都可以，但是对应的Tafel斜率不一样，log对应的Tafel斜率一般用b表示，这也是文献里常用的，ln对用的Tafel常数用β表示，b=2.303β。一般电化学工作站保存的极化曲线原始数据都是E-I的形式（虽然一起自带软件 ...

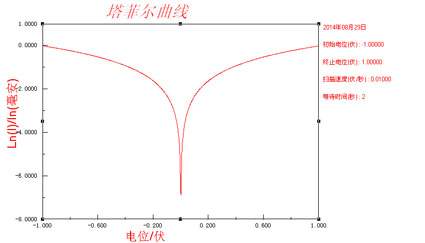

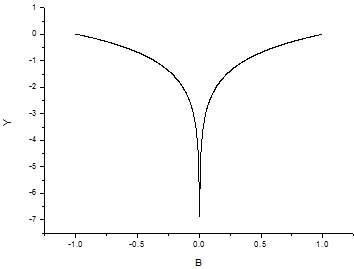

非常感谢您的回复，但我还是有些不明白。我试着测试了一下，把测出来的图，和用ORIGIN画出来的图，以及仪器导出的原始数据截图传上来，还得麻烦您给看看，应该怎样处理。数据不处理直接画出来的不知道能用不，坐标该怎么标？再次感谢！
Tafel 曲线的电流的表示方式是Log还是Ln


Tafel 曲线的电流的表示方式是Log还是Ln-1


Tafel 曲线的电流的表示方式是Log还是Ln-2
赞一下 回复此楼
4楼2014-08-30 10:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeehee

木虫 (著名写手)
引用回帖:
2楼: Originally posted by binbinitaly at 2014-08-29 09:17:24
log、ln都可以，但是对应的Tafel斜率不一样，log对应的Tafel斜率一般用b表示，这也是文献里常用的，ln对用的Tafel常数用β表示，b=2.303β。一般电化学工作站保存的极化曲线原始数据都是E-I的形式（虽然一起自带软件 ...

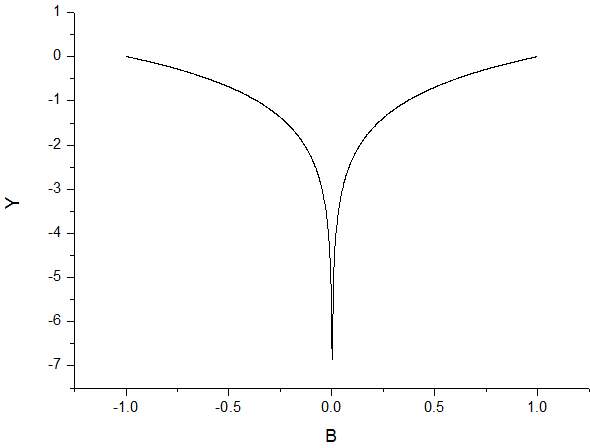

前两张图不清晰，我重新传了一下，请您给看一下，谢谢！
Tafel 曲线的电流的表示方式是Log还是Ln-3


Tafel 曲线的电流的表示方式是Log还是Ln-4


Tafel 曲线的电流的表示方式是Log还是Ln-5
赞一下 回复此楼
5楼2014-08-30 10:15:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeehee

木虫 (著名写手)
引用回帖:
2楼: Originally posted by binbinitaly at 2014-08-29 09:17:24
log、ln都可以，但是对应的Tafel斜率不一样，log对应的Tafel斜率一般用b表示，这也是文献里常用的，ln对用的Tafel常数用β表示，b=2.303β。一般电化学工作站保存的极化曲线原始数据都是E-I的形式（虽然一起自带软件 ...

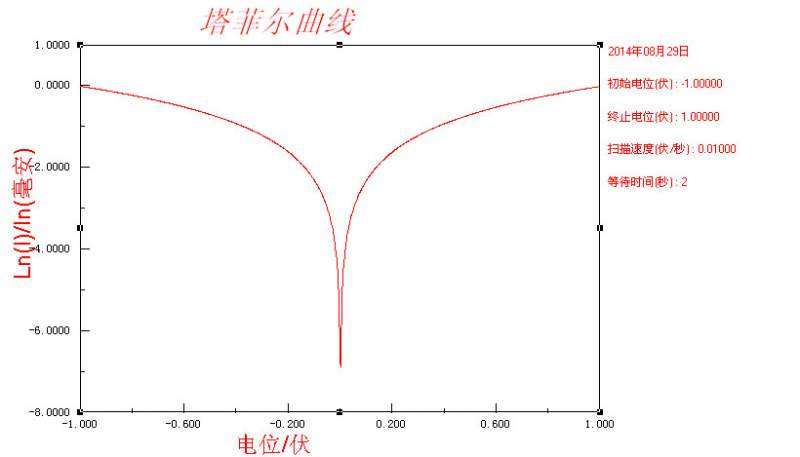

这是仪器测出来的图！
Tafel 曲线的电流的表示方式是Log还是Ln-6
赞一下 回复此楼
6楼2014-08-30 10:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeehee

木虫 (著名写手)
引用回帖:
3楼: Originally posted by tianqxia3682 at 2014-08-29 09:36:38
原始数据处理一下就可以，就像楼上说的。

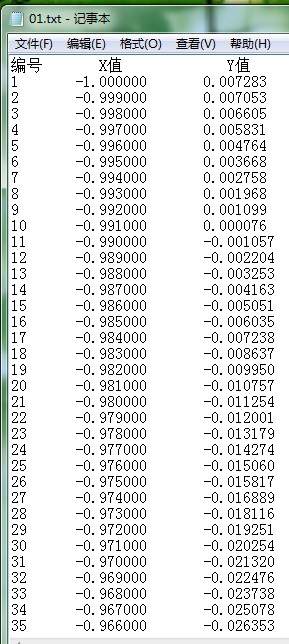

能不能说说具体操作方法，我把原始数据截图上传了，麻烦你给看看？谢谢！
Tafel 曲线的电流的表示方式是Log还是Ln-7
赞一下 回复此楼
7楼2014-08-30 10:20:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
都可以的吧，不过log在文献里面应该多一些的
赞一下 回复此楼
我颠覆了整个世界，只为扶正你的倒影
8楼2014-08-30 10:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
jeehee: 金币+5, ★有帮助, 我用的是LK2005b，你是说先将上面的那一列Y值，也就是Ln(I)，还原，即用I=e^y计算出实际电流密度I，然后再对电流密度I 取常用对数，即计算log10(I)，最后用这个log10(I)的值和X值（也就是电位）作图，是这个意思吗？在线等，非常感谢！ 2014-08-30 22:38:00
引用回帖:
5楼: Originally posted by jeehee at 2014-08-30 10:15:22
前两张图不清晰，我重新传了一下，请您给看一下，谢谢！



...

不知道你用的什么工作站测的，从原始数据上看电流应该是已经取了自然对数ln了，你可以在作图时把Y轴数据进行e的指数计算，即把y变成e^y，这样y轴数据就变成实际的电流密度了，然后再倒入origin中作图，作图时把y轴数据格式调成常用对数形式就行
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
9楼2014-08-30 21:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
jeehee: 金币+5, ★★★很有帮助 2014-08-31 21:33:32
引用回帖:
9楼: Originally posted by binbinitaly at 2014-08-30 21:57:00
不知道你用的什么工作站测的，从原始数据上看电流应该是已经取了自然对数ln了，你可以在作图时把Y轴数据进行e的指数计算，即把y变成e^y，这样y轴数据就变成实际的电流密度了，然后再倒入origin中作图，作图时把y轴 ...

我觉着这么做是没问题的，你可以试一下
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
10楼2014-08-31 09:25:12
