[求助] 微环滤波器

在SOI上画一个环形波导和一个直波导,我们在波导上再涂覆上另一种材料可以使得1532nm的光在波导中传播。
现在需要画出这个波导结构,假设波导宽度40微米,波导厚度1微米,然后通过计算耦合效率,传输模式等等来找到一个比较好的直波导和圆波导的间距、圆波导的半径等等参数。来达到一定的滤波特性。
我目前还不会画,能否稍微指点一下具体步骤,希望能得到您的指导,万分感谢!

这个是在3D模型的什么模块来画呢?
Comsol的功能确实蛮强大的,但是太多了,我都混乱了,我还是初学者,望您指点,万分感谢!

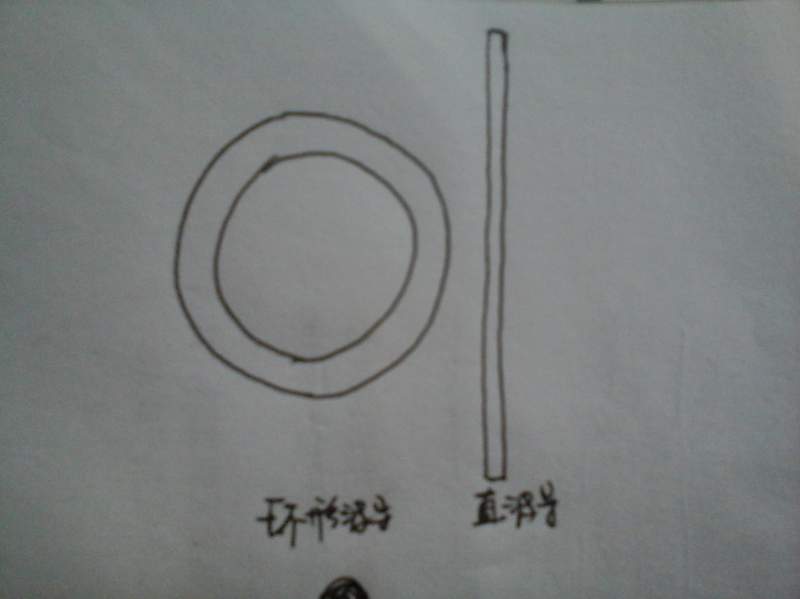

微环滤波器

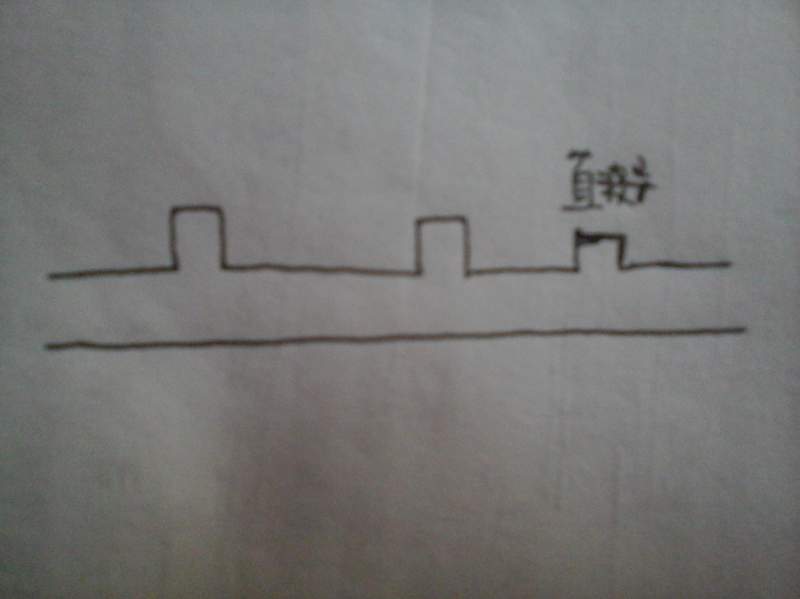

微环滤波器-1
