小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢
161/2返回列表12下一页
查看: 3012  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

苏格拉~

新虫 (初入文坛)

[求助] 氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢 已有3人参与

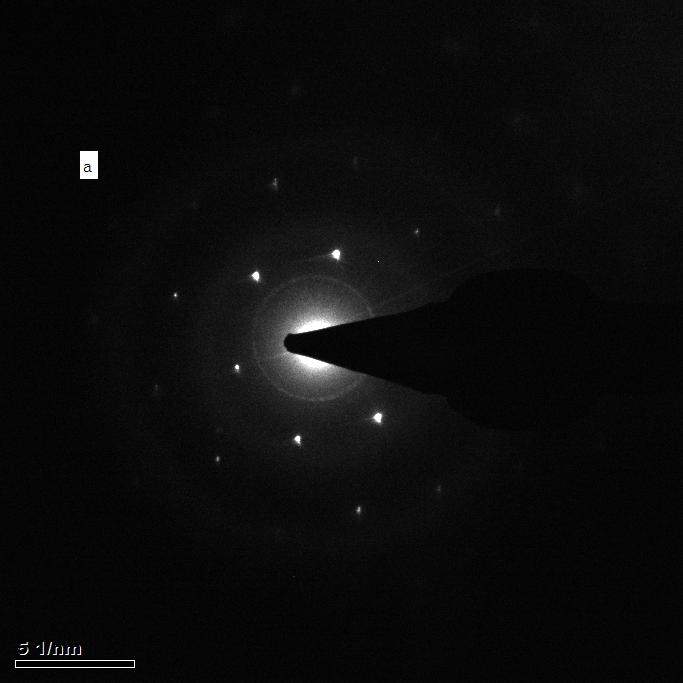

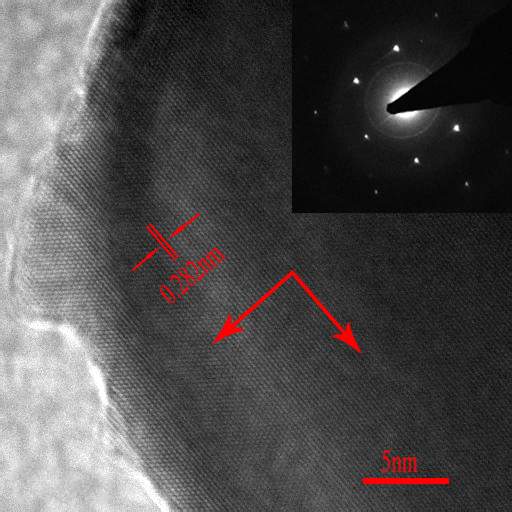

这两个是氧化锌粉末的HRTEM 和衍射斑，量了下晶格间距是0.23nm,衍射斑和文献上都不一样。原谅我的这么不专业，好心人请教我该怎么标注。

氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢


氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢-1
回复此楼

» 收录本帖的淘帖专辑推荐

实验小细节

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-26 08:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

感谢参与，应助指数 +1
首先确定物相是典型的样品，不是杂质，然后去对标准卡片
赞一下 回复此楼
麦麦爸爸爱小牛
2楼2014-08-26 11:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NemoCap

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
找一个氧化锌的粉末衍射卡片之类的数据
然后根据不同晶面的镜面间距来标定
赞一下 回复此楼
3楼2014-08-26 20:15:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NemoCap

木虫 (小有名气)

【答案】应助回帖

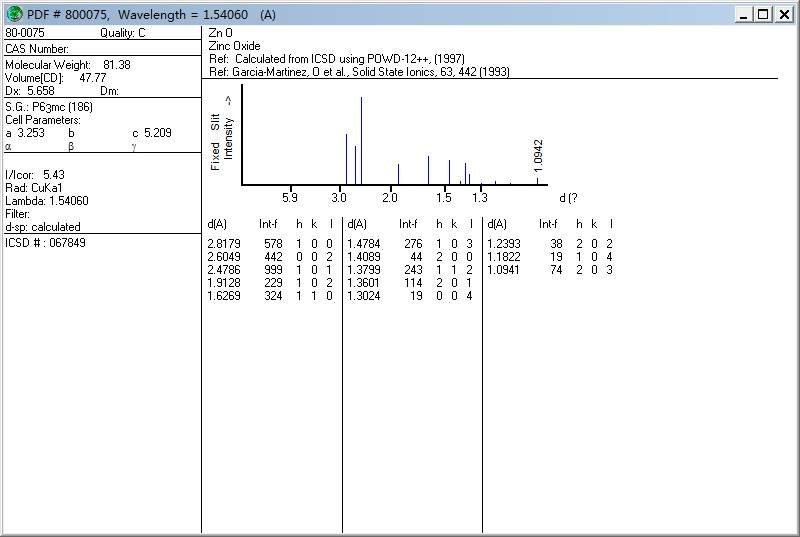

找了张图给你
氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢-2
ZnO
赞一下 回复此楼
4楼2014-08-26 20:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏格拉~

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by NemoCap at 2014-08-26 20:17:15
找了张图给你

ZnO

据此图看，HRTEM应该是(100)面，对吗？从衍射斑来看，电子束应该是垂直于（001）面打下去的，那么HRTEM为什么不是（001）面呢？ 我是材料学的新手，请不吝赐教哈
赞一下 回复此楼
5楼2014-08-27 08:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NemoCap

木虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 苏格拉~ at 2014-08-27 08:06:05
据此图看，HRTEM应该是(100)面，对吗？从衍射斑来看，电子束应该是垂直于（001）面打下去的，那么HRTEM为什么不是（001）面呢？ 我是材料学的新手，请不吝赐教哈...

你的hrtem和衍射是对应的？意思就是透射斑点到衍射斑点的矢量垂直于hrtem的某一租晶面   我感觉你的衍射谱应该是这个
氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢-3
赞一下 回复此楼
6楼2014-08-27 15:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NemoCap

木虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by NemoCap at 2014-08-27 15:17:01
你的hrtem和衍射是对应的？意思就是透射斑点到衍射斑点的矢量垂直于hrtem的某一租晶面   我感觉你的衍射谱应该是这个

...

hrtem的标尺不会特别精确  量出来有一些误差很正常  所以我一般标定hrtem都是fft然后标花样就行了  在根据斑点来对应晶面  如果有问题  建议看一些tem的相关资料  论坛里有很多相关资料的  找找看看  希望对你有帮助   如果实在有问题可以把tif图发给我可以帮你标定
赞一下 回复此楼
7楼2014-08-27 15:22:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏格拉~

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by NemoCap at 2014-08-27 15:22:50
hrtem的标尺不会特别精确  量出来有一些误差很正常  所以我一般标定hrtem都是fft然后标花样就行了  在根据斑点来对应晶面  如果有问题  建议看一些tem的相关资料  论坛里有很多相关资料的  找找看看  希望对你有帮 ...

是啊，我也感觉衍射斑有一定的偏转，用PS处理了一下，不过还是不太会，标注了一半，不知道对不对。你能帮我看看吗？谢谢
赞一下 回复此楼
8楼2014-08-27 15:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏格拉~

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by NemoCap at 2014-08-27 15:22:50
hrtem的标尺不会特别精确  量出来有一些误差很正常  所以我一般标定hrtem都是fft然后标花样就行了  在根据斑点来对应晶面  如果有问题  建议看一些tem的相关资料  论坛里有很多相关资料的  找找看看  希望对你有帮 ...

这个是我标了一部分，把衍射图转了一个角度，请帮我标注一下，谢谢
氧化锌的透射电镜图，查了很多文献都没有一样的，求大侠教我这个怎么标注，谢谢-4
赞一下 回复此楼
9楼2014-08-27 15:58:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
6楼: Originally posted by NemoCap at 2014-08-27 15:17:01
你的hrtem和衍射是对应的？意思就是透射斑点到衍射斑点的矢量垂直于hrtem的某一租晶面   我感觉你的衍射谱应该是这个

...

同意六楼，应该就是这个标定结果。测量值和理论值吻合的蛮好。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
10楼2014-08-27 21:53:52
