[交流] 织构IPF及组分分析 已有3人参与

请教大家个问题，如何分析这些EBSD得到的图片，

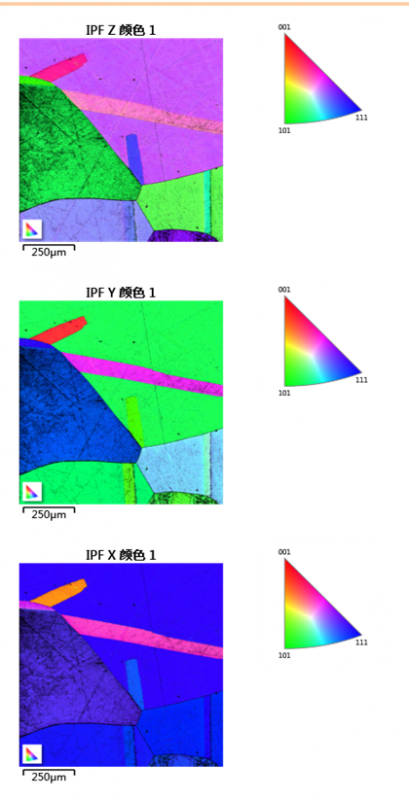

IPF-X,Y,Z是EBSD扫描得到的图片，

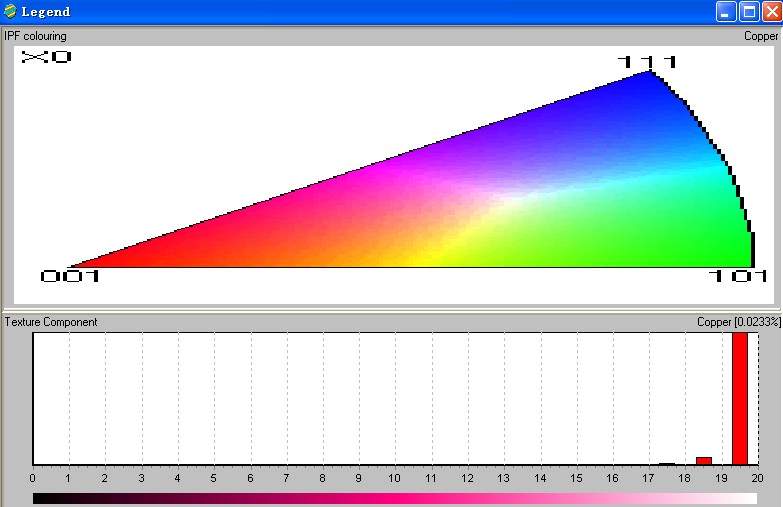

织构组分那个图是用channel5后处理的那个织构组分是0.0233%吗，还是怎么看图呢，
谢谢！反极图和织构组分如何对应起来呢。

织构IPF及组分分析


织构IPF及组分分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-24 17:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一般EBSD对材料的织构进行分析时，多数采用ODF（取向分布函数），反极图一般用于定性地判断取向的分布情况。
赞一下(2人) 回复此楼
2楼2014-08-24 22:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只有这么几个晶粒说织构完全没有意义，说每个晶粒的取向好了。而且你所给的不是反极图，那个只是你ebsd图的color legend

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
3楼2014-08-24 23:41:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiashuang14

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
IPF图中可以看出各晶粒是否沿某个方向具有相近的法向取向。可以用来初步判断某个方向的丝织构。
赞一下(1人) 回复此楼
太阳升起在群山之外
4楼2014-08-26 14:31:39
