mqwchina2008金虫 (初入文坛)
|
[求助]
在一个罐体上左右两侧有各有两个接管网格如何划分 已有1人参与
|
|

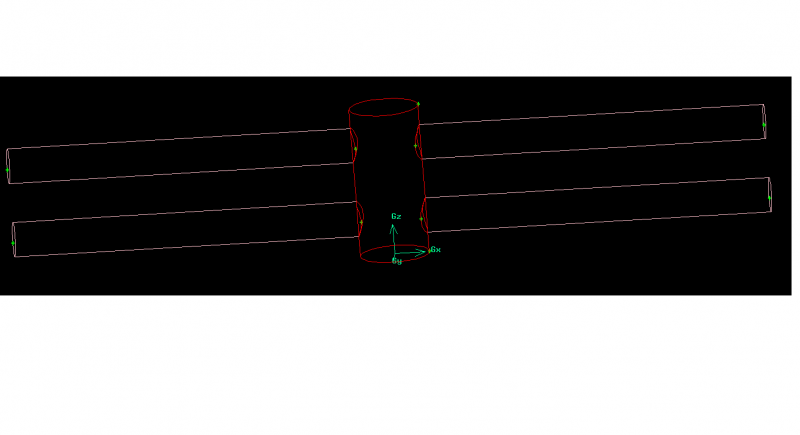

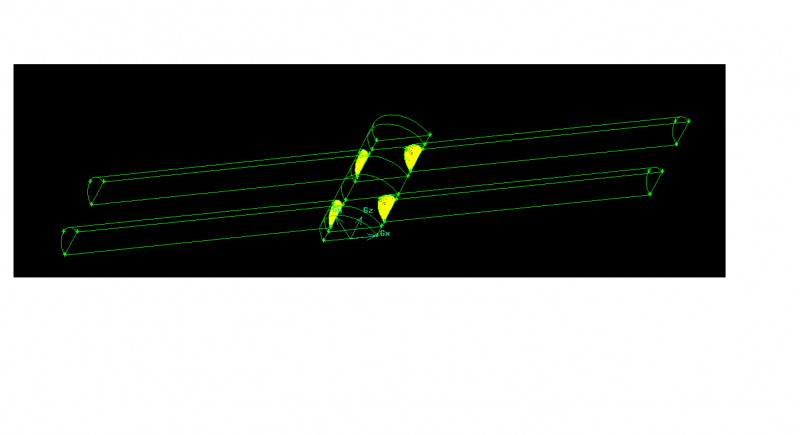

结构如图中所示，罐体的直径为2m，4个接管的直径为1m，怎样才能划分出高质量的网格，请高手指教。 我现在的做法是先把这个体削去一半，分成5个体，4个接管和一个罐体各自为一个体。4个接管采用cooper对其进行划分。 中间的罐体高度为4.4m，上、下接管的中心高度分别为1.1m，3.3m，罐体上有4个接口，不好直接对其进行网格划分，分别用Z=0.4，Z=1.8，Z=2.6，Z=4.0这4个面切中间的罐体，把罐体分成5个体，对每个体进行网格划分，但是包含接口的两个体的网格还是不好划分，请高手指教。  结构图.png  网格划分.png |
