如图所示部件，如何减少焊接后变形，让其板上的孔同心？？
|
|
|

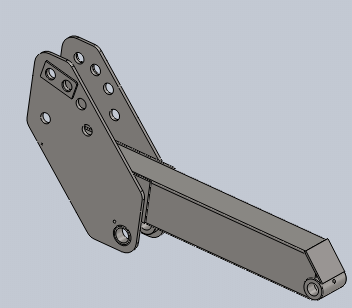

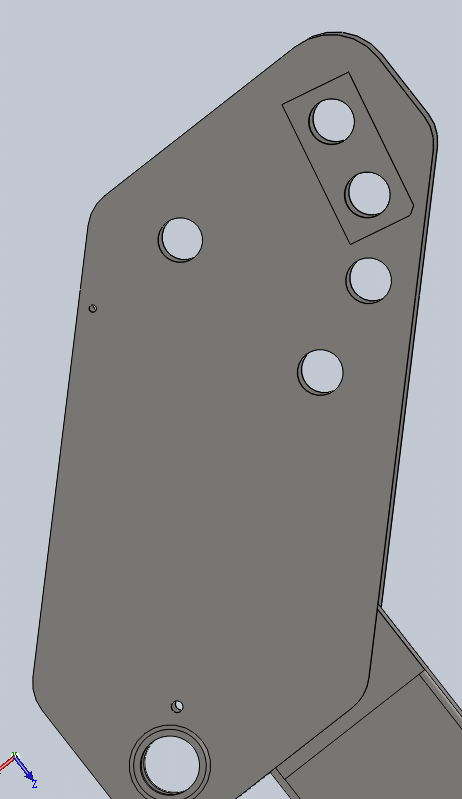

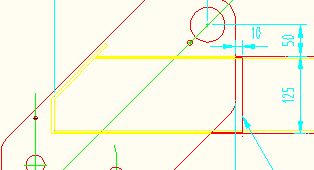

问题撰述：（钢材料都为Q235B，采用二保焊焊接） 将10mm带孔的两块板对称焊接到厚度为4.5mm的方钢上。在板与方钢之间各有一块5mm厚的增厚板！ 公司之前的生产方法是：首先将5mm厚板焊接到方钢上，然后将10mm厚板焊接到增厚板上。焊接后未做任何处理。10mm板有少量变形，导致板上的孔不同心。孔的同心度没有要求，只需要焊接好后，能过穿过一个与孔大小差不多的销轴，便于与其他部件连接！有的变形火焰校正即可使用。这也是目前公司所使用的方法。 现在想用一种方法，就是焊接后不用校正，焊接完后，同心度达到要求就OK! 问：有什么方法可以让变形减少？ 比如说：焊缝处开坡口（本部件是角焊缝），调节焊接工艺参数，工装夹具（本焊接过程中，用的是三个螺栓穿孔夹紧后再施焊），反变形等。 本人目前想开坡口，以及调节焊接参数试试，不知道能行不，有没有做过相关的，针对本部件开坡口，行不行？有没有相关的国家标准推荐。（附标准给高分哈~~）   1.png  2.png  3.png |
