xwy7570157银虫 (小有名气)
|
[交流]
单螺杆泵的运动学分析 已有4人参与
|
|

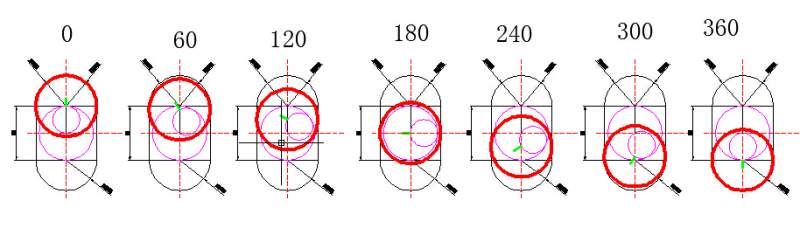

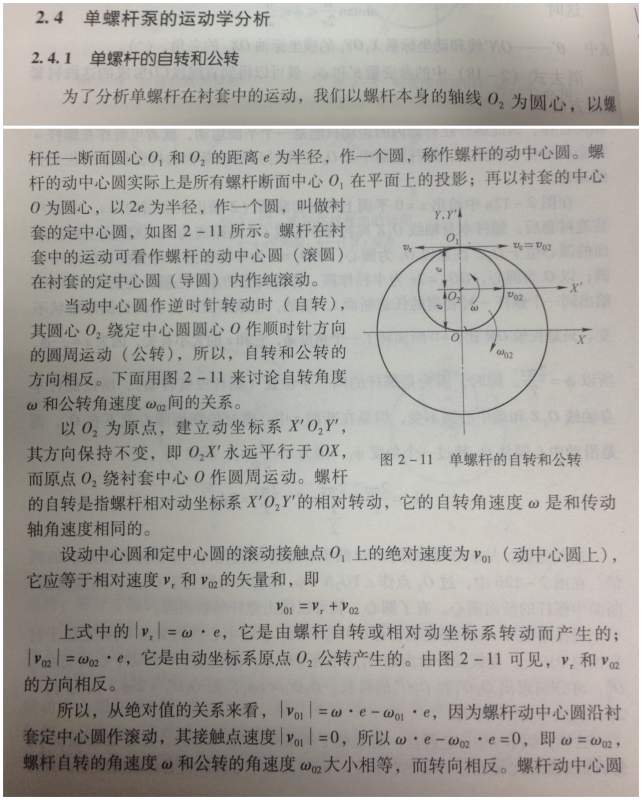

不知道有没有研究单螺杆泵的同学，本屌对于单螺杆泵转子的运动根本搞不清楚。希望有同样研究单螺杆泵的同学一起交流学习。我有以下几个问题： 1、很多资料中都说，单螺杆泵的转子做的是行星运动，螺杆在衬套中的运动可以看做是螺杆的动中心圆在衬套的定中心圆中做纯滚动。这句话的依据是什么？ 2、资料中还说，转子的自转速度和公转速度一样，都是w，那么是不是可以这么理解。电机马达转一圈，转子某一圆形截面绕螺杆轴线自转一周，同时转子的轴线也绕衬套的轴线公转一周。这样的话，转子的圆形截面在衬套的长圆形内上下往复了一次，且螺杆的圆形截面在衬套的长圆形中做的是直线运动。那么这就与第一个问题矛盾了，既然是做纯滚动，且动中心圆的直径是定中心圆的二分之一，那么动中心圆自转一周，则只公转了半周。且我自己用画了一下图，自转从0度到360度，转子截面只从长圆形的顶端运动到底端，根本没有回复到原来的位置。 下面的两张图是书本上的解释和我自己画的转子从0度到360度的自转图，只有在转子转子自转的角度是公转的角度的2倍时，转子的截面才会在衬套截面的长轴上。 本人语文没学好，希望大家能理解我想要表达的意思。。。希望有同样研究单螺杆泵的留个联系方式，一个人搞这个真的是太累了，找不到人讨论真是特么的太难受了  IMG_0616_ll副本.jpg  D3$UU7(56I%Z5B552W~Z6O0.jpg |
