[求助] 求助!干气密封温度场模拟不收敛 已有2人参与

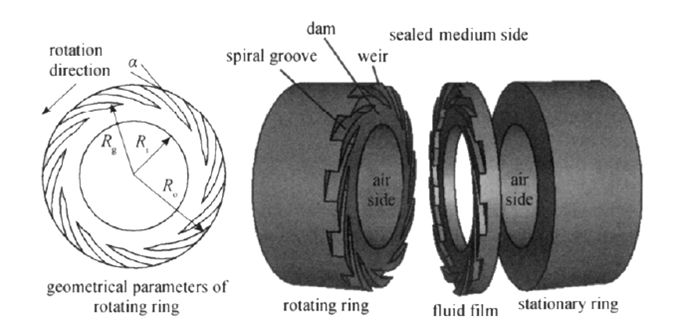

各位大神,小弟是一名研二学生,从事机械密封类研究。目前正利用Fluent模拟干气密封环之间的气膜温度场,如图1.

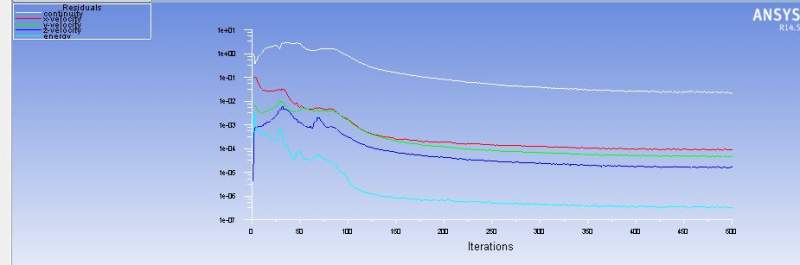

就是有两个密封环,一个旋转,一个固定,中间夹着很薄的一层气膜,厚度约为几个微米。现在想用Fluent模拟密封环运行时气膜的温度分布。我先用pro/e对气膜建模,然后用的gambit进行网格划分。导入Fluent之后,如果我将气体的密度选作常数,不打开能量方程,Fluent能很好的计算,结果收敛合理。但是如果我将气体选为理想气体(idea-gas),打开能量方程,则无论如何Fluent也不收敛。如图2.残差图曲线最后直接水平了。
希望各位大神能帮我看看是什么情况,真的很急,谢谢了

求助!干气密封温度场模拟不收敛


求助!干气密封温度场模拟不收敛-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

死天

专家顾问 (著名写手)

【答案】应助回帖

湍流没开,传热模型没开。还用的是双精度???能不能先借本教材,从头学学???基本上看是啥都没有设置。这怎么说。

» 本帖已获得的红花(最新10朵)

12楼2014-08-21 14:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
12楼: Originally posted by 死天 at 2014-08-21 14:35:13
湍流没开,传热模型没开。还用的是双精度???能不能先借本教材,从头学学???基本上看是啥都没有设置。这怎么说。

我现在要求的是绝热情况下温度的分布,所以传热模型没有开。
17楼2014-08-21 21:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
Tony_Chance: 金币+2, ★有帮助 2014-09-16 16:22:57
如果高速旋转,气体受到的总压是几个大气压???第二,计算域有体积变化吗?
2楼2014-08-21 11:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 死天 at 2014-08-21 11:19:49
如果高速旋转,气体受到的总压是几个大气压???第二,计算域有体积变化吗?

高速旋转时,外径处压力为4.5852mpa,内径为0.1013mpa。计算域没有体积变化。

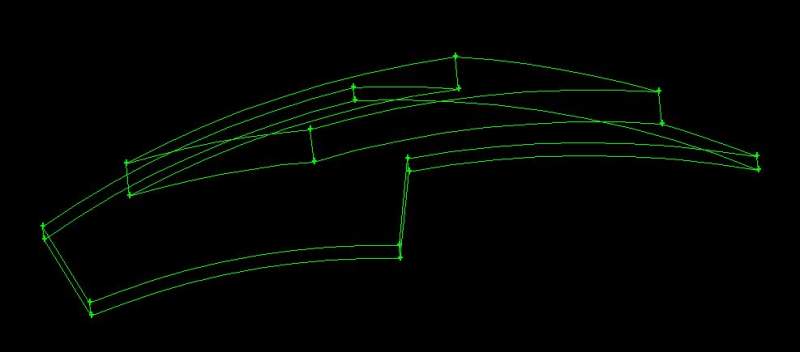

但是计算域分两个区域,一个是moving reference frame, 一个是stationary。与mrf对应的wall为rotational wall。谢谢
求助!干气密封温度场模拟不收敛-2


求助!干气密封温度场模拟不收敛-3

3楼2014-08-21 12:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

用瞬态试试
4楼2014-08-21 12:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 死天 at 2014-08-21 12:56:35
用瞬态试试

好的,我试试看
5楼2014-08-21 13:06:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

如果还有问题,建议用密度基而不要用压力基
6楼2014-08-21 13:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
6楼: Originally posted by 死天 at 2014-08-21 13:10:45
如果还有问题,建议用密度基而不要用压力基

我都试过了,还是不行,我把cas文件发给您,不知您能否帮我看看?真的非常感谢!
7楼2014-08-21 13:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

如果还有问题用耦合求解,把时间步长设置非常小,-5的数量级
8楼2014-08-21 13:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
8楼: Originally posted by 死天 at 2014-08-21 13:45:46
如果还有问题用耦合求解,把时间步长设置非常小,-5的数量级

嗯 我再试试看 真的谢谢您 我最近一直在搞这个  一点进展都没有  现在都不敢见导师了
9楼2014-08-21 13:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tony_Chance

新虫 (小有名气)

引用回帖:
8楼: Originally posted by 死天 at 2014-08-21 13:45:46
如果还有问题用耦合求解,把时间步长设置非常小,-5的数量级

您好,希望您能从百忙之中抽出一点时间帮我看看,我接触Fluent时间不长,可能出了什么问题我自己也不知道,如果这个问题我搞不定的话,可能就要延期了,所以我真的是没有办法了。第一个cas文件是认为空气的密度不变,可以很好地求出结果。第二个cas将空气选为理想气体后,就一直不收敛,网格文件和边界条件都是一样的。谢谢您了

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : mesh_spiral_map_203.cas
  • 2014-08-21 14:14:12, 21.08 M
  • 附件 2 : mesh_spiral_map_203_temperature.cas
  • 2014-08-21 14:19:12, 21.08 M
10楼2014-08-21 14:19:23
