[求助] fluent计算挑流消能2D,vof模型,算出的挑距与水力学计算结果相差太大,求高手指导

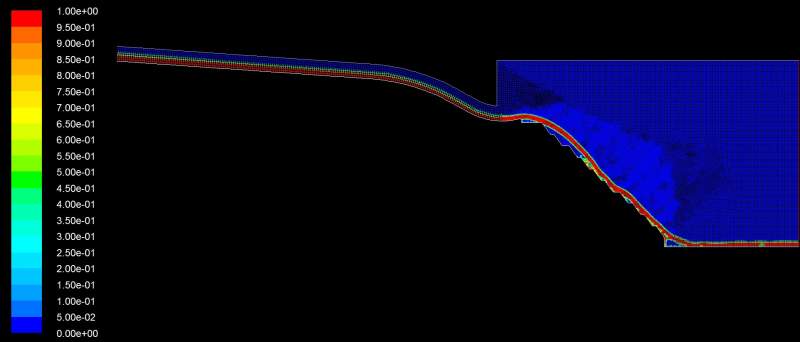

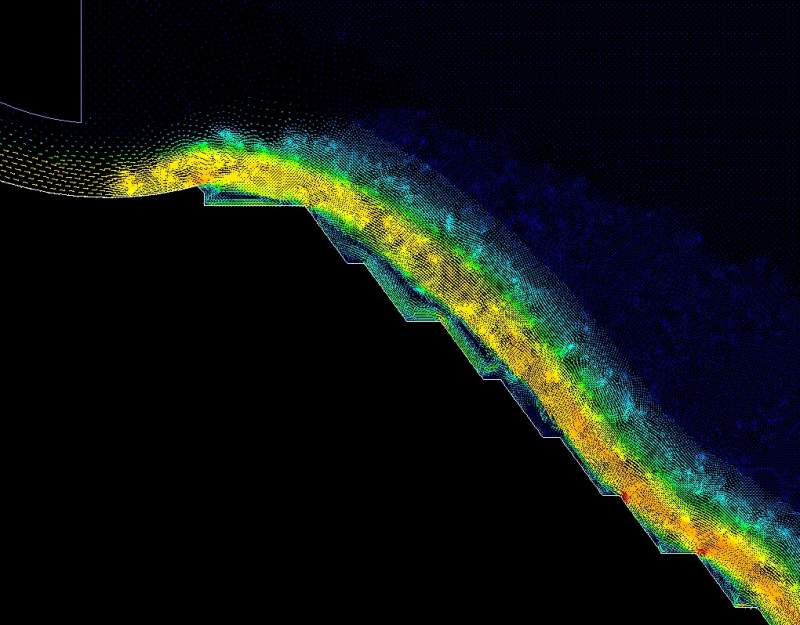

用fluent计算二维挑流消能,以无压隧洞入口为入口边界,给定流速24.3m/s,初始水深11.73m,计算后发现,起挑点流速与水力学计算大致相同,但是挑距只有120m,水力学计算得出的挑距有306m,琢磨好久都找不到问题根源,请大神指导!附上气液相云图和流速场云图
ps: wall边界是从CAD设计图纸里面生成块倒入gambit建模,并剖分网格的,所以挑角,坡度什么的应该没有问题

fluent计算挑流消能2D,vof模型,算出的挑距与水力学计算结果相差太大,求高手指导


fluent计算挑流消能2D,vof模型,算出的挑距与水力学计算结果相差太大,求高手指导-1


fluent计算挑流消能2D,vof模型,算出的挑距与水力学计算结果相差太大,求高手指导-2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)

问一下大神,你这近壁面网格是怎么加密的阿?
2楼2014-09-02 08:25:40
