[资源]
教程-使用MolCal计算蛋白质-纳米管的半径
|
||
|

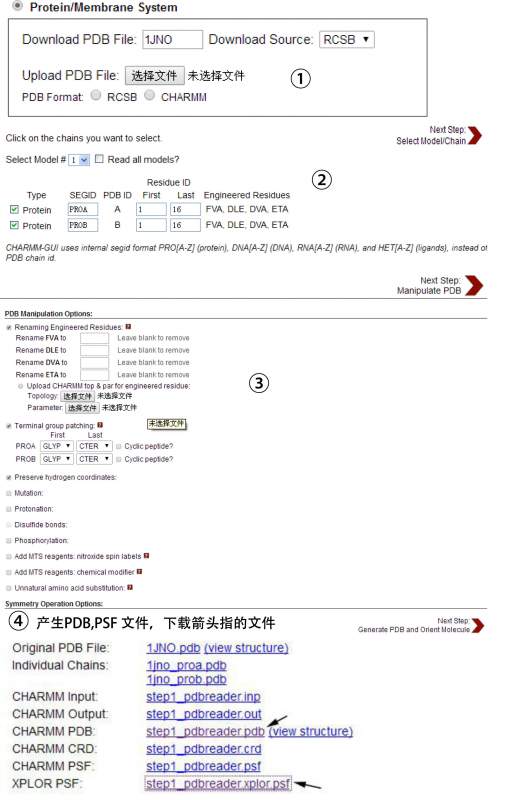

大家好， 今天介绍一款软件MolCal (https://molgridcal.codeplex.com), 它可以用来测量蛋白和纳米管的通道半径。 首先，第一步下载所需要的软件： 1. MolCal (https://molgridcal.codeplex.com), 测量水通道半径 2. J2SE JDK (http://www.oracle.com/technetwor ... ownloads/index.html)，用来创建JAVA运行的环境，下载后直接安装即可。 3. VMD (http://www.ks.uiuc.edu/Research/vmd/),显示和分析计算的结果。 其次，从https://molgridcal.codeplex.com/上从“Tutorial Part”部分下载这次例子的文件“Tutorial_Files”，打开文件，会发现它有3个文件夹：GramicidinA, KcsA and nano。分别代表三个例子。下面我们开始第一个例子： 1. 第一个例子：计算Gramicidin A的半径 1) 由于同样的原子有不同的原子类型，而不同的原子类型又对应着不同的范德华半径，所以MolCal在计算孔道半径的时候，除了需要原来的.pdb文件以外还要生成.psf文件，如果你熟悉VMD话，通过VMD的官方教程就可以生成所需要的psf文件。见http://www.ks.uiuc.edu/Training/ ... nix-html/index.html。如果你不熟悉VMD，可以使用CHARMM-GUI在线自动生成PSF文件，登录CHARMM-GUI： http://www.charmm-gui.org/input/membrane。你可以通过4步操作就可以完成psf文件的生成，下载xplor格式的PSF文件，如图1。  图1 2) 当生成完psf文件之后，下面一步就是配置MolCal运行的参数，打开教程中的“parameter.dat”，下面对每一行参数进行了解释： ############################################################### module channel // 调用MolCal计算孔道半径的模块 pdbpath 1JNO.pdb // PDB文件所在的路径 psfpath 1JNO.psf // PSF文件所在的路径 cpoint 0.1625 -0.629 -1.838 //孔道内的任意一点，用来定义测量的初始位置 vector 0.00 0.00 1.00 //沿着Z轴进行测量，1.00 0.00 0.00 和0.00 1.00 0.00分别代表沿着X和Y轴进行测量。 sample 0.25 // 在测量方向的位移，每隔一段这样的位移计算一次半径 minprobe 0.259 // 最小的探测半径，一般使用默认值 conpar 0.15 // 控制参数，一般使用默认值 endrad 5.0 // 最大测量半径，当达到这个值，MolCal停止测量 selatoms 5.0 //每个测量平面选择的原子范围 numpt 300 // 孔道表面产生的格点数 surColor blue //孔道表面的颜色 lineColor red //孔道线路的颜色 lineWidth 2 //孔道线路的宽度 searchNum 2000 //每次测量半径时，进行的探测次数 material Glass2 // 对应VMD Material，用于渲染不同的表面颜色。 ############################################################### 当一切准备就绪，启动DOS终端或者linux的终端，切换到要计算的目录，直接输入 ## java -jar MolCal.jar parameter.dat 其中MolCal.jar要输入对应的版本，例如是1.0b1，放在了D:/soft，应该是 java -jar d:/soft/MolCal_1.0b1.jar parameter.dat 运行结束后产生了3个文件： · channel_radii.dat：里面包含了计算的孔道半径，第一列是反应坐标，第二列是孔道半径（单位：埃） · dot.vmd_plot： 包含了孔道的格点表面，打开VMD终端，Extensions---Tk Console，然后输入source dot.vmd_plot，就可以看到格点表面。 · surf.vmd_plot：包含了孔道的球状表面，打开VMD终端，Extensions---Tk Console，然后输入source surf.vmd_plot，就可以看到相关表面了。 首先用VMD载入载入1JNO.pdb和1JNO.psf，调整显示方式，然后分别source surf.vmd_plot 和source dot.vmd_plot就可以得到如图2的结果：  图2 比较MolCal和Hole program的计算结果（图3）：可以看到它们计算的结果整体上一致的，但是Hole的结果略显大一些，这种结果是它们使用了不同的力场参数，MolCal使用的是CHARMM力场，而Hole程序使用了AMBER力场。  图3 2. 第二个例子：计算钾离子通道半径，打开文件夹“KcsA”，你可以使用CHARMM-GUI或者VMD产生.psf和.pdb文件，在“KcsA”里包含了CHARMM-GUI文件夹，请查看。同样配置好之后，运行： ### java -jar MolCal.jar parameter.dat 得到结果（图4和5）:  图4  图5 3. 第三个例子：纳米管半径的测量，打开文件夹“nano”，准备好相关文件之后，直接运行： ### java -jar MolCal.jar parameter.dat 得到结果（图6）:  图6 这个结果明显是Hole测量的半径偏大（~0.15 埃），仔细分析，Hole采用AMBER力场，其定义的碳原子的范德华半径是1.85 （埃），而MolCal使用的2.000000 （埃）的碳原子范德华半径来源于CHARMM力场。所以，导致了这样的偏差。 PS：为了方面，我把所有的软件和结果放到了百度网盘中：http://pan.baidu.com/s/1ntskvCd。 更多请参考英文教程： https://molgridcal.codeplex.com/downloads/get/891624 http://molgridcal.blog.163.com/b ... 233201471552725881/ 英文教程同时附在附件 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Measure_channel_radii.pdf
- 附件 2 : Tutorial_Channel_Radii_b1.0.zip
2014-08-15 18:21:14, 866.29 K
2014-08-15 18:24:39, 1.68 M
