| 查看: 934 | 回复: 5 | |||
[交流]
关于粘土+污泥烧制陶粒方案的几个问题
|
|

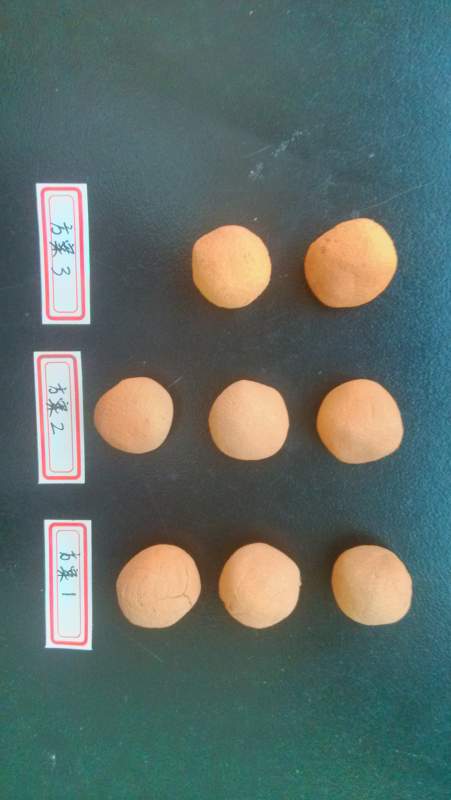

老师5月份的时候安排了一个课题，用污泥作为一种原料烧制陶粒，作为生物滤池生物膜的载体。我用的是粘土+自来水厂污泥+污水污泥。自来水厂的污泥和污水污泥化学成分已检测出来，粘土未检测（具体原因就不说了），于是我就按一般的粘土成分来做实验。粘土：自来水污泥：污水污泥=2:2：1；2:1:1；3:1:1；烧制温度为1050℃，1075℃，1100℃，1125℃，1150℃。加热方式为：升温至400℃，预热20min，然后80min内升至烧制温度。不同配方与不同烧制温度相互正交，共15个方案，结果烧制下来没一个成功的，表现出来的性状大体都一样，均为料球不膨胀，表面未出现釉质，从内到外非常致密，就跟烧的那砖块似的。 有几个因素先跟大家说明一下。 一，在此之前，我做过自来水污泥+污水污泥的实验，在1025℃料球表面已出现大量釉质，料球也有一定程度的膨胀，但釉质太多粘在坩埚底部取不出来，废了好多坩埚。若降低温度控制釉质的产生量，则料球膨胀不明显。这才考虑加粘土。 二，粘土是由某个陶粒厂取来的，他们只告诉我他们的陶粒是在1000℃左右就烧成了，膨胀性也很好，具体配方不给透露。 下面这几个问题请大家帮忙解答一下： 1，原料A也能烧成，原料B也能烧成，怎么原料A+B就烧不出来了？ 2，从预热温度400℃到目标温度，我用了80min，升温速率是否过快？ 3，接下来是不是应该从改变原料比例的方面入手？ 另外还有一个从试验初就困扰我的一个问题，陶粒如果作为生物膜的载体，那表面应该粗糙才对，以便于挂膜。但我看的文献资料里，都说表面要生成釉质，釉质那么光滑，怎么挂膜？并且有一篇文献还带了照片，都能看到陶粒表面光滑釉质反射的光，作者还说已经通过某某检测，已用于某污水处理厂了。自己也查了很多资料，发现只说陶粒烧制，就说要出现釉质，只说水处理滤料，就说表面应该粗糙，但当把两者结合起来的时候，就说的很含糊，一笔带过，根本就没有人好好解释。当然，也可能是自己看的资料范围过少过窄，还恳请大家给点有用的建议，在此谢过。  IMG_20140806_094514_HDR.jpg |
回复此楼» 猜你喜欢
267一志愿南京工业大学0817化工求调剂
已经有7人回复
-
一志愿华中科技大学，080502，354分求调剂
已经有3人回复
-
一志愿中国海洋大学，生物学，301分，求调剂
已经有4人回复
-
一志愿武理材料305分求调剂
已经有6人回复
-
材料专硕英一数二306
已经有3人回复
-
085600材料与化工调剂 324分
已经有7人回复
-
311求调剂
已经有3人回复
-
26调剂/材料/英一数二/总分289/已过A区线
已经有7人回复
-
295求调剂
已经有5人回复
-
354求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 粘土+污泥烧制陶粒，料球不膨胀
已经有4人回复
 |
2楼2014-08-10 11:23:34
3楼2014-08-11 10:58:18
4楼2014-08-14 10:03:51
5楼2014-08-28 15:57:53
6楼2014-08-28 15:59:00
