[求助] 圆环柱状结构表面开对称圆柱口，如何做？ 已有1人参与

接我上一个帖子，见http://muchong.com/bbs/viewthread.php?tid=7736611&pid=7#pid7

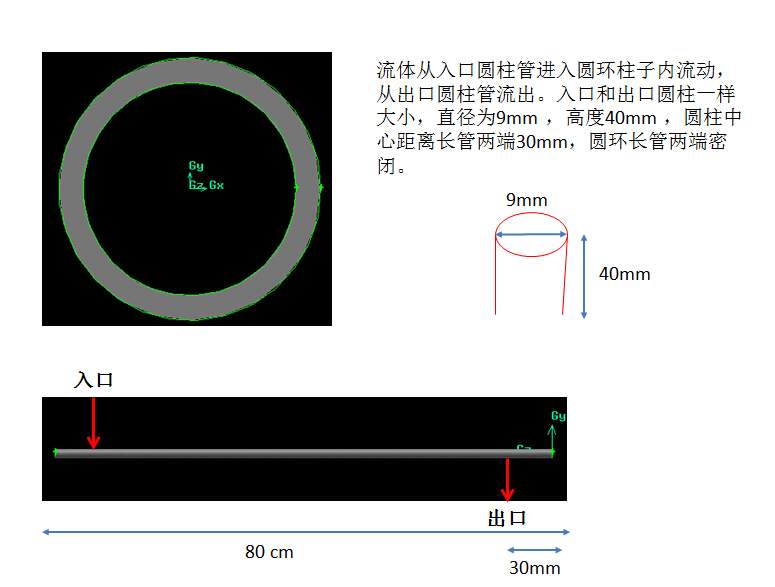

首先感谢版友的帮忙，现在需要在这个圆环长管上下两端分别开一个圆柱入口出口，流体在圆环内流动，圆环是直径为16mm的外管套着直径为13mm的内管，圆环长管80cm，长管两端封闭。整体是对称结构。具体尺寸见下图，不知道如何做到在圆环长管开两个圆柱入口出口，并保证对称。欢迎大家讨论发表可行建议，多谢……有结构图附件更佳！

圆环柱状结构表面开对称圆柱口，如何做？
回复此楼

» 猜你喜欢
1楼 2014-08-06 09:17:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cattigel

金虫 (初入文坛)
内容已删除
回复此楼
2楼2014-08-06 14:24:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+10, 感谢交流讨论！ 2014-08-11 13:24:36
我觉得你现在的问题就应该如下图所示的圆柱相贯就可以了。横着的相当于你的主体部分，竖着的就是入口部分管道了，流体就从这个竖着的管道的面通入，流进圆环中，所以你现在的问题应该就是学习一下怎么画两个圆柱的相贯的网格，这个在网上有蛮多的教程，可以学习一下。
圆环柱状结构表面开对称圆柱口，如何做？-1
赞一下 回复此楼
3楼2014-08-06 18:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
冬天里的骄阳: 金币+10, ★有帮助 2014-08-11 08:35:39
LZ的意思就是离两端30MM处分别画一个圆柱，一个在上面一个在下面？
尺寸参数都很清楚了，应该直接就可以一个一个画啊，只要位置没画错肯定对称的。或者先画一个，再做镜像
赞一下 回复此楼
4楼2014-08-07 09:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冬天里的骄阳

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by 白云尖 at 2014-08-07 09:25:51
LZ的意思就是离两端30MM处分别画一个圆柱，一个在上面一个在下面？
尺寸参数都很清楚了，应该直接就可以一个一个画啊，只要位置没画错肯定对称的。或者先画一个，再做镜像

我用的gambit做的平移，然后发现上下两个圆柱在长管轴方向上，压根不重合，这个是有问题的。
赞一下 回复此楼
5楼2014-08-07 12:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白云尖

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 冬天里的骄阳 at 2014-08-07 12:25:27
我用的gambit做的平移，然后发现上下两个圆柱在长管轴方向上，压根不重合，这个是有问题的。...

坐标都知道了，两个圆柱为什么不直接画呢
赞一下 回复此楼
6楼2014-08-08 11:42:31
