[求助] 求教边界条件设置 已有2人参与

求教边界条件设置

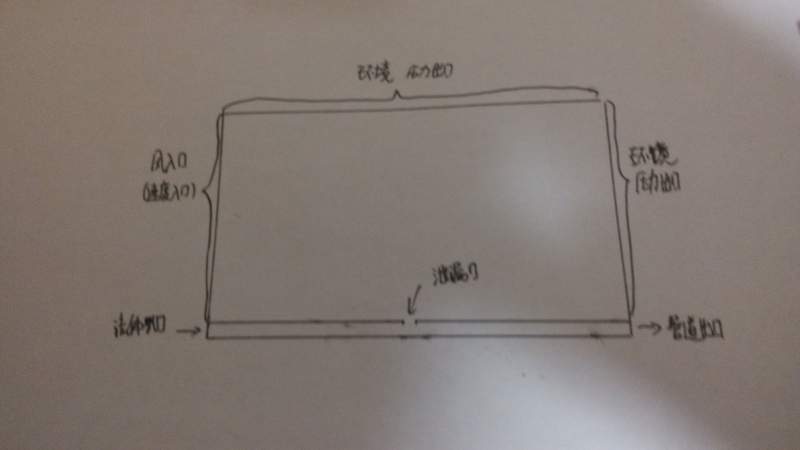

如图，模拟管道泄漏问题，图中的小矩形区域为管道，大矩形区域为环境，管道上有泄漏点

已经能确定的边界条件
大矩形：左侧为速度入口（风）
            上侧和右侧为压力出口（1个大气压）
小矩形：左侧速度入口或者压力入口

问题：泄漏口用什么边界条件，怎么用，
        管道出口用什么边界条件

PS：如果单纯做管道紊流（只有小矩形的计算域）和泄漏问题（只有大矩形的计算域）我还是会的，但是怎样把两个计算域结合起来做？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-01 21:48:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wuzhiyao: 金币+10, ★★★很有帮助 2014-08-03 10:29:16
泄漏口应该是内部面相通的，  出口应该是压力出口
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
2楼2014-08-02 09:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhiyao

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tingalan at 2014-08-02 09:05:04
泄漏口应该是内部面相通的，  出口应该是压力出口

你的意思是用interface，也就是说要在那个泄漏口画两次直线，一条归到下面矩形，一条归到上面矩形？
赞一下 回复此楼
3楼2014-08-02 09:09:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生
引用回帖:
3楼: Originally posted by wuzhiyao at 2014-08-02 09:09:26
你的意思是用interface，也就是说要在那个泄漏口画两次直线，一条归到下面矩形，一条归到上面矩形？...

可以这样，也可以什么都不画。
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
4楼2014-08-02 09:22:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhiyao

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tingalan at 2014-08-02 09:22:58
可以这样，也可以什么都不画。...

不是吧，如果什么都不画，那不就被认为是壁面了。但是，我设置成interface,流体就不出去，好奇怪啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-08-02 09:40:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生
引用回帖:
5楼: Originally posted by wuzhiyao at 2014-08-02 09:40:53
不是吧，如果什么都不画，那不就被认为是壁面了。但是，我设置成interface,流体就不出去，好奇怪啊
...

不是壁面  是什么都没有  空的   上下自然就联通了
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
6楼2014-08-02 10:23:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhiyao

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by tingalan at 2014-08-02 10:23:43
不是壁面  是什么都没有  空的   上下自然就联通了...

缺线怎么生成面？
赞一下 回复此楼
7楼2014-08-02 10:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生
引用回帖:
7楼: Originally posted by wuzhiyao at 2014-08-02 10:32:27
缺线怎么生成面？...

所有是一个面   不是两个面
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
8楼2014-08-02 10:59:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tingalan

木虫 (正式写手)

学生
引用回帖:
7楼: Originally posted by wuzhiyao at 2014-08-02 10:32:27
缺线怎么生成面？...

interface也是可以的，注意要在fluent里面设置interface对
赞一下 回复此楼
这个世界最大的麻烦，在于傻瓜与狂热分子对自我总是如此确定，而智者的内心却总是充满了疑惑
9楼2014-08-02 11:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhiyao

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by tingalan at 2014-08-02 11:01:48
interface也是可以的，注意要在fluent里面设置interface对...

我用的是interface，但是流体不能从interface流出去。大神能不能做这个例子让我参考下
赞一下 回复此楼
10楼2014-08-02 11:15:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
