应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 410马氏体不锈钢组织识别
41/1返回列表
查看: 1269  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

812353177

金虫 (著名写手)

[求助] 410马氏体不锈钢组织识别 已有2人参与

材料为410马氏体不锈钢（1Cr13系），热处理为1000度保温8分钟后空冷。腐蚀液为氢氟酸硝酸水溶液。请帮忙识别下这是不是马氏体组织，是的话属于哪种类型的马氏体？腐蚀效果是否理想？

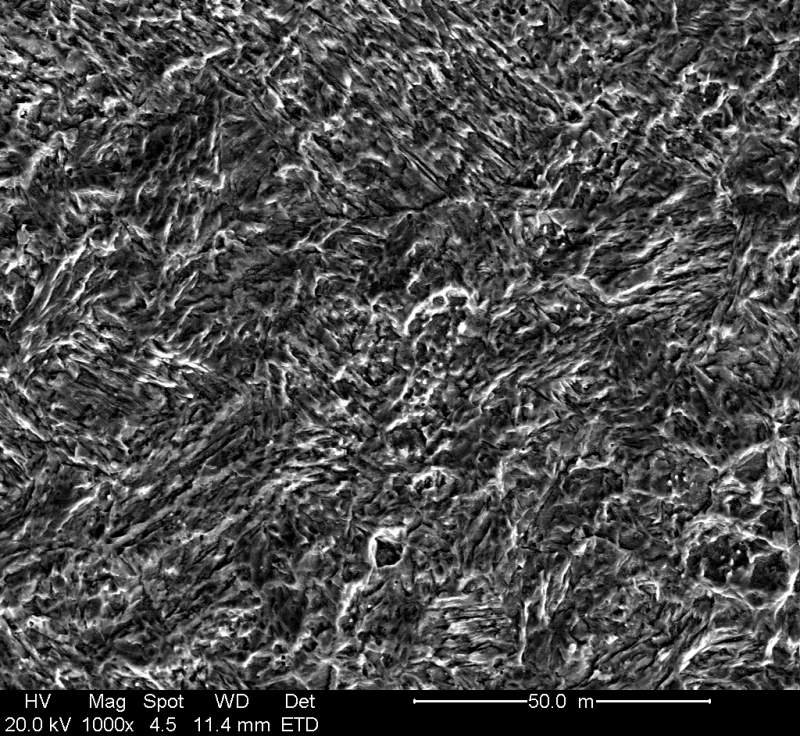

410马氏体不锈钢组织识别
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
StepbyStep
1楼 2014-08-01 11:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
812353177: 金币+5, ★有帮助 2014-08-27 17:50:53
有些像魏氏组织和针状马氏体的混合组织。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

812353177
2楼2014-08-01 13:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

812353177

金虫 (著名写手)
送红花一朵
引用回帖:
2楼: Originally posted by peterflyer at 2014-08-01 13:47:09
有些像魏氏组织和针状马氏体的混合组织。

谢谢你的回答。只是在1000度保温8分钟的条件下，魏氏组织有没有可能出现在这种马氏体不锈钢中呢？拉伸试验得到的抗拉强度1500MPa，延伸率5%-6%。通过什么实验手段可以检测有没有魏氏体出现？
赞一下 回复此楼
StepbyStep
3楼2014-08-01 15:41:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周诚岩

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
812353177: 金币+5, ★有帮助 2014-08-27 17:50:44
用电镜做的形貌，电镜主要作用还是看断面，要看组织还是建议用金相分析，从金相分析角度看，这个腐蚀不合适，有点过了
赞一下 回复此楼
4楼2014-08-27 11:38:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 812353177 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
