[求助]
如何在labview中用波形图显示串口缓冲区的数据 已有1人参与
|

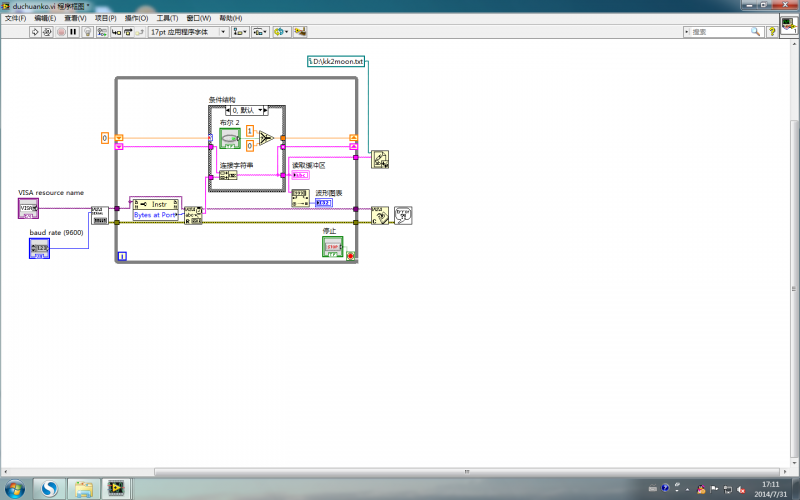

如题，如何在labview中用波形图显示串口缓冲区的数据，为什么我的波形图总是显示同一个数据？？？？？请赐教！！！！！！！！！！！！！！ 23.png  231.png |
回复此楼» 猜你喜欢
申博26年
已经有4人回复
-
307求调剂
已经有5人回复
-
一志愿C9材料与化工专业总分300求调剂
已经有5人回复
-
274求调剂
已经有3人回复
-
299求调剂
已经有7人回复
-
0703化学调剂，求导师收
已经有4人回复
-
300求调剂，材料科学英一数二
已经有3人回复
-
材料学硕，求调剂
已经有6人回复
-
307求调剂
已经有6人回复
-
材料专硕331求调剂
已经有3人回复
lyppengpeng
新虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 118
- 散金: 7
- 红花: 1
- 帖子: 16
- 在线: 9.8小时
- 虫号: 2605138
- 注册: 2013-08-19
- 专业: 机械测试理论与技术
【答案】应助回帖
★ ★ ★ ★ ★
501339389: 金币+5, ★★★★★最佳答案 2014-08-20 09:56:27
501339389: 金币+5, ★★★★★最佳答案 2014-08-20 09:56:27
|
看了下你的结构，“读取缓冲区”变量中，是你循环里的移位寄存器存储的结果，是个字符串型变量，相当于文本，而且数据之间是以“逗号”隔开的，如“244,243,240...”，你对这个量进行字符串向数值转变的时候，他只能识别到第一个逗号之前，所以，每次循环里，写到波形图表中的数据都是第一个数，也就是244，所以当然只显示同一个值了。 要想显示每次的数值，你可以把没有进行“连接字符串”操作之前的数，写到波形图表中。 可能还会有其他的问题，因为看你串口配置函数没有定义读取的截止符，默认好像应该是换行吧。你先把上边那个问题改过来试试，再有问题在讨论。 |
2楼2014-08-19 09:41:53
