[求助] 求教这是什么形式的疲劳裂纹 已有3人参与

模具钢的拉压疲劳试验，想请大家帮助看一下是脆性断还是塑性断，除此外还能分析些什么

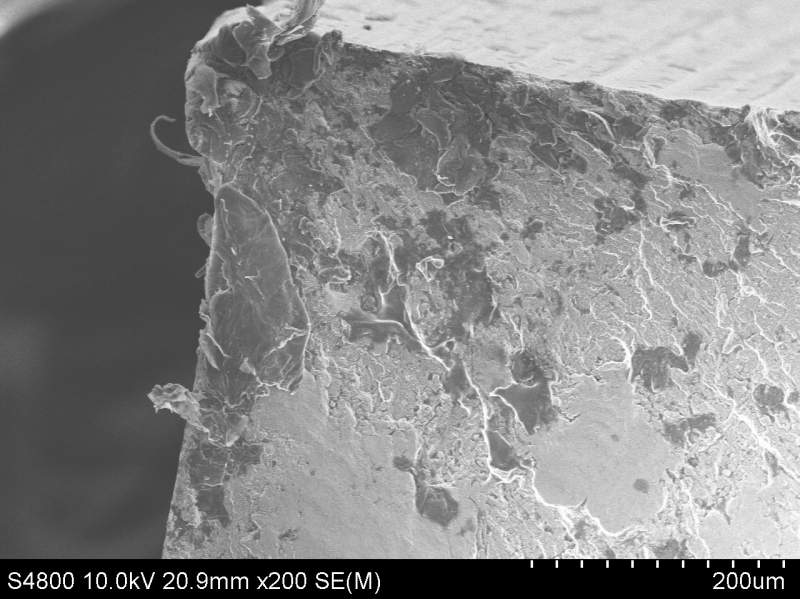

求教这是什么形式的疲劳裂纹

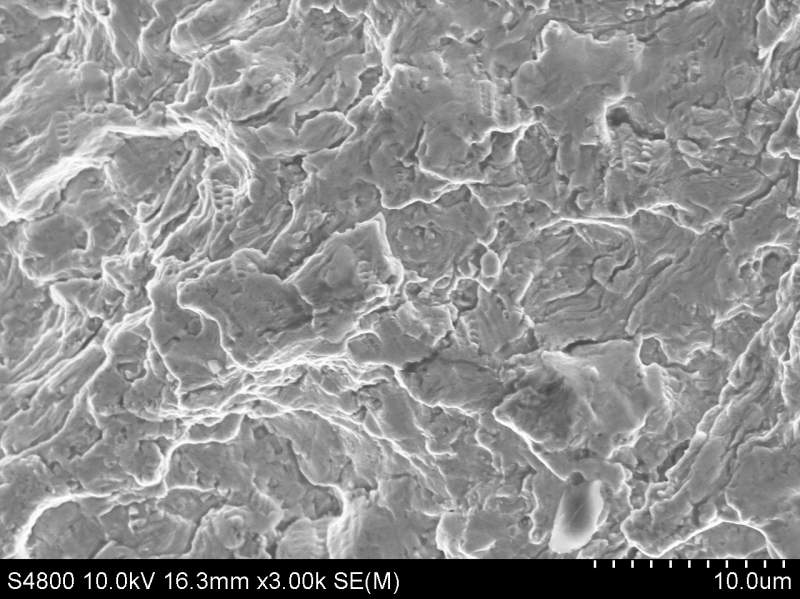

求教这是什么形式的疲劳裂纹-1

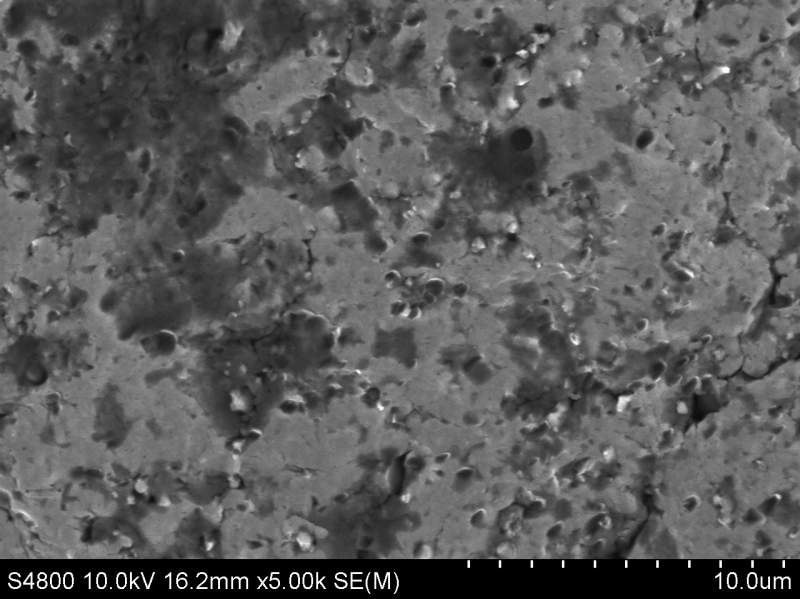

求教这是什么形式的疲劳裂纹-2

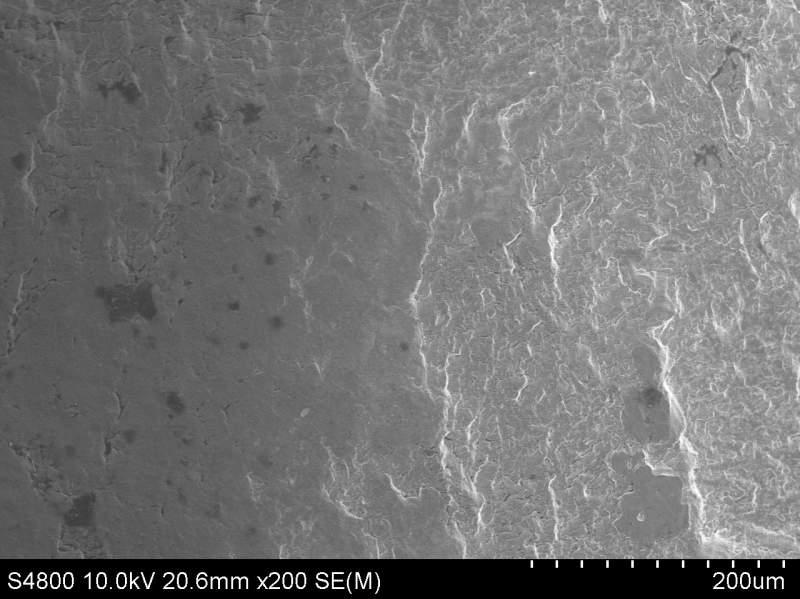

求教这是什么形式的疲劳裂纹-3

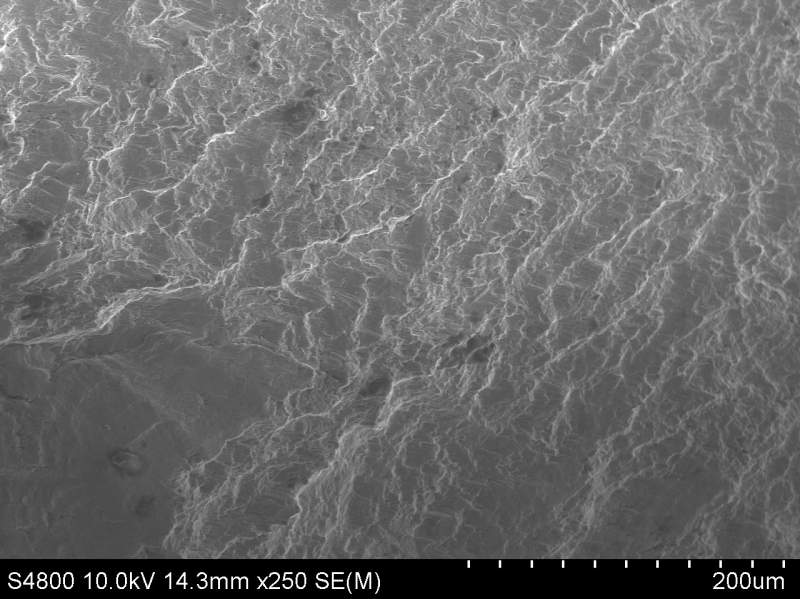

求教这是什么形式的疲劳裂纹-4

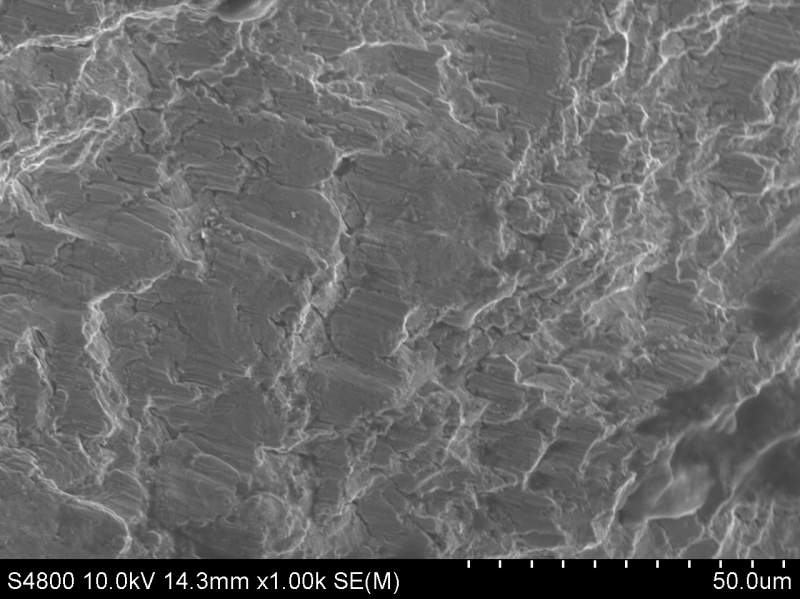

求教这是什么形式的疲劳裂纹-5


求教这是什么形式的疲劳裂纹-6
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-24 16:50:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrblack123

铜虫 (初入文坛)
先冲个人气？
回复此楼
2楼2014-07-24 18:57:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
mrblack123: 金币+2, ★有帮助 2014-07-28 10:22:17
疲劳属于脆性断裂  其他真没看出什么来 就是磨损严重
赞一下(1人) 回复此楼
加油，期待一切美好
3楼2014-07-24 20:22:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrblack123

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by engle028 at 2014-07-24 20:22:28
疲劳属于脆性断裂  其他真没看出什么来 就是磨损严重

请问这个判断依据是什么呢？
赞一下 回复此楼
4楼2014-07-25 10:24:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

疲劳就是脆断，因为无明显塑性变形，除了快速断裂区，可能会有剪切唇特征外。
判断疲劳，要从宏观低倍开始，观察贝壳纹，判断疲劳源；观察疲劳裂纹扩展区面积，判断是大载荷还是小载荷。然后高倍检查疲劳源，是对应材料本身组织缺陷，还是加工缺陷，还是腐蚀，等等。在裂纹扩展区域，观察疲劳纹间距，判断是高周还是低周。
赞一下(1人) 回复此楼
欢迎失效分析案例咨询
5楼2014-08-13 09:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

皋高

银虫 (小有名气)

【答案】应助回帖

这个事脆性断裂，（理由：主要是没看到韧窝）
赞一下 回复此楼
