应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 哪位大侠帮忙分析我的吸脱附曲线啊？？
131/2返回列表12下一页
查看: 1092  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shaguo03

铜虫 (初入文坛)

[求助] 哪位大侠帮忙分析我的吸脱附曲线啊？？ 已有2人参与

第一次做BET，回来的一堆数据不会分析，拿回来的数据里，比表面积是四十多，孔径分布图中可以看出最可几孔径是3.79 nm, 吸脱附曲线上吸附量都好小啊，我做的材料到底有什么问题？有介孔吗？下面是我测得的吸脱附等温曲线，哪位大侠帮忙分析分析啊~~~~

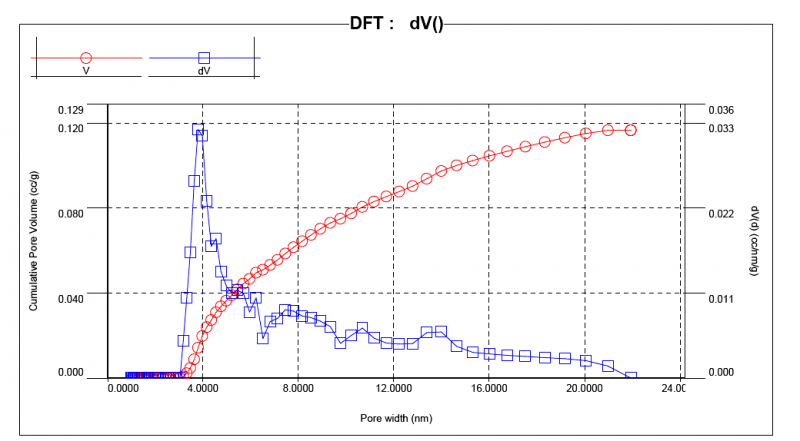

哪位大侠帮忙分析我的吸脱附曲线啊？？

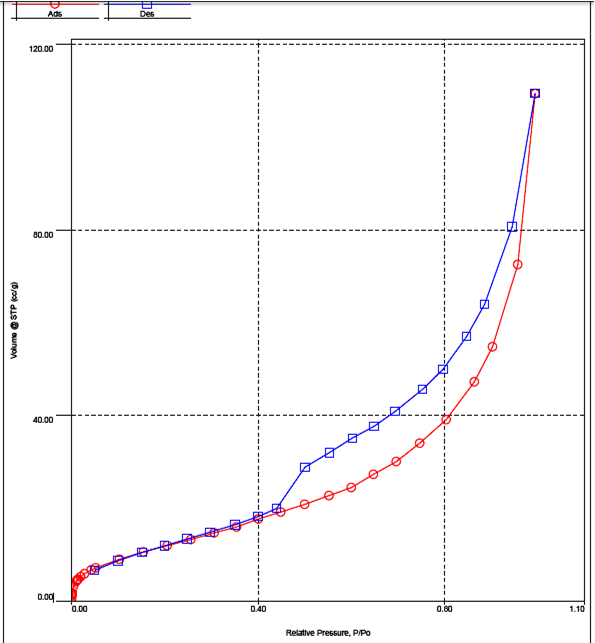

哪位大侠帮忙分析我的吸脱附曲线啊？？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-22 21:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lujingzhi

金虫 (小有名气)
引用回帖:
10楼: Originally posted by shaguo03 at 2014-07-23 14:20:56
是二维的，希夫碱连接方式，活化不完全是怎么回事？预处理温度太低吗？我反应的温度是130度，因为暑假里学校没法测热重，所以BET预处理温度选的120度，怕太高了分解，这样会不会导致活化不完全？...

你看看文献是怎么活化的。一般合成完COF都需要用溶剂交换几次，把没有反应的底物从孔道里交换出来。你是不是交换的次数太少了？也有可能是溶剂交换的时候因为溶剂里水太多把COF破坏了。再多试试吧。
赞一下(1人) 回复此楼
It is better to burn out than fade away
11楼2014-07-24 10:36:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qingdacuihua

金虫 (正式写手)
★
qixingzhen: 金币+1, 多谢回帖，欢迎常来交流~ 2014-07-23 11:55:35
图1里面有滞后环，说明是介孔
赞一下 回复此楼
2楼2014-07-23 11:14:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaguo03

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by qingdacuihua at 2014-07-23 11:14:46
图1里面有滞后环，说明是介孔

那为什么吸附量那么低，比表面积那么小啊？
赞一下 回复此楼
3楼2014-07-23 11:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jjiamin

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shaguo03: 金币+10, ★有帮助 2014-07-23 17:25:21
如果是氧化物等介孔材料的话，比表面积几十也是正常的。
赞一下 回复此楼
4楼2014-07-23 12:22:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lujingzhi

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shaguo03: 金币+10, ★有帮助 2014-07-23 17:24:51
有介孔，从滞后回线和孔径分布都能看出。比表面积小可能是因为孔壁厚，pore volume太小。
赞一下 回复此楼
It is better to burn out than fade away
5楼2014-07-23 12:26:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaguo03

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by jjiamin at 2014-07-23 12:22:58
如果是氧化物等介孔材料的话，比表面积几十也是正常的。

可是我的不是氧化物，我做的是COFs
赞一下 回复此楼
6楼2014-07-23 17:27:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaguo03

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by lujingzhi at 2014-07-23 12:26:54
有介孔，从滞后回线和孔径分布都能看出。比表面积小可能是因为孔壁厚，pore volume太小。

孔壁厚，孔体积小是什么原因导致的啊？
赞一下 回复此楼
7楼2014-07-23 17:28:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lujingzhi

金虫 (小有名气)
引用回帖:
7楼: Originally posted by shaguo03 at 2014-07-22 21:28:39
孔壁厚，孔体积小是什么原因导致的啊？...

看前面回复说你做的是COF? 是三维的还是二维的？用什么连接方式的？如果是硼氧环的连接方式对水很不稳定，可能是你活化的过程中孔结构被破坏了。如果是氢键辅助的席夫碱连接方式，会稍微稳定一些，测出的表面积低可能是活化不完全，当然也可能是材料不稳定。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

shaguo03
It is better to burn out than fade away
8楼2014-07-23 23:27:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingdacuihua

金虫 (正式写手)
引用回帖:
3楼: Originally posted by shaguo03 at 2014-07-23 11:20:41
那为什么吸附量那么低，比表面积那么小啊？...

这个我也不清楚，建议在小木虫上搜索相关主题
赞一下 回复此楼
9楼2014-07-24 09:06:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaguo03

铜虫 (初入文坛)
送红花一朵
引用回帖:
8楼: Originally posted by lujingzhi at 2014-07-23 23:27:04
看前面回复说你做的是COF? 是三维的还是二维的？用什么连接方式的？如果是硼氧环的连接方式对水很不稳定，可能是你活化的过程中孔结构被破坏了。如果是氢键辅助的席夫碱连接方式，会稍微稳定一些，测出的表面积低可 ...

是二维的，希夫碱连接方式，活化不完全是怎么回事？预处理温度太低吗？我反应的温度是130度，因为暑假里学校没法测热重，所以BET预处理温度选的120度，怕太高了分解，这样会不会导致活化不完全？
赞一下 回复此楼
10楼2014-07-24 10:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 shaguo03 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
