小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » abaqus如何进行分割面
91/1返回列表
查看: 13177  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

天上掉个嘟嘟

金虫 (正式写手)

[求助] abaqus如何进行分割面 已有4人参与

在赋予截面属性模块之前，要把一个壳类的截面分割为两部分，不会做，恳请大神们指导下

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
与科研无关，与搬砖有染
1楼 2014-07-21 12:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吕春莹

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
我一开始接触abaqus也不会切割，这是我自己总结的一篇日志
http://blog.163.com/mathilde__/b ... 144201419111354840/

我一般用的方法是：选择三个不共面的点，建立 基准面datum plane，然后通过基准面切割（你可以看看 http://abaqusdoc.ucalgary.ca/books/usi/default.htm 中的Using the datum plane method to partition faces）

学软件多看看工具书，help及相关软件附带文档
赞一下(1人) 回复此楼
2楼2014-07-21 21:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天上掉个嘟嘟

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 吕春莹 at 2014-07-21 21:21:18
我一开始接触abaqus也不会切割，这是我自己总结的一篇日志
http://blog.163.com/mathilde__/blog/static/225702144201419111354840/

我一般用的方法是：选择三个不共面的点，建立 基准面datum plane，然后通过基 ...

好的，谢谢你啦，我现在就是看着书上例子练习，提前熟悉阶段

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
与科研无关，与搬砖有染
3楼2014-07-21 22:05:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是银监会

新虫 (初入文坛)
选择partion键，里边有边，面，单元，壳体是面所以选面，出来的第一种方法为sketch，这个一般就够你用了，按照提示分割就行了
赞一下 回复此楼
4楼2014-07-27 23:17:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FenGShao24

新虫 (小有名气)

【答案】应助回帖

请问你做出来了吗，我也被这个问题困扰了，我用的是6.11版本的
赞一下 回复此楼
5楼2014-11-22 09:42:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

四皇子

铁杆木虫 (小有名气)
引用回帖:
5楼: Originally posted by FenGShao24 at 2014-11-22 09:42:16
请问你做出来了吗，我也被这个问题困扰了，我用的是6.11版本的

我也是用的6.11版本，建立了一个壳单元需要分割成两部分，选择的第一个partition（sketch），但是一直提示there is no sketch geometry，求解该怎么解决啊，百度了很久一直没有找到办法？
赞一下 回复此楼
6楼2017-03-21 10:07:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

四皇子

铁杆木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 我是银监会 at 2014-07-27 23:17:18
选择partion键，里边有边，面，单元，壳体是面所以选面，出来的第一种方法为sketch，这个一般就够你用了，按照提示分割就行了

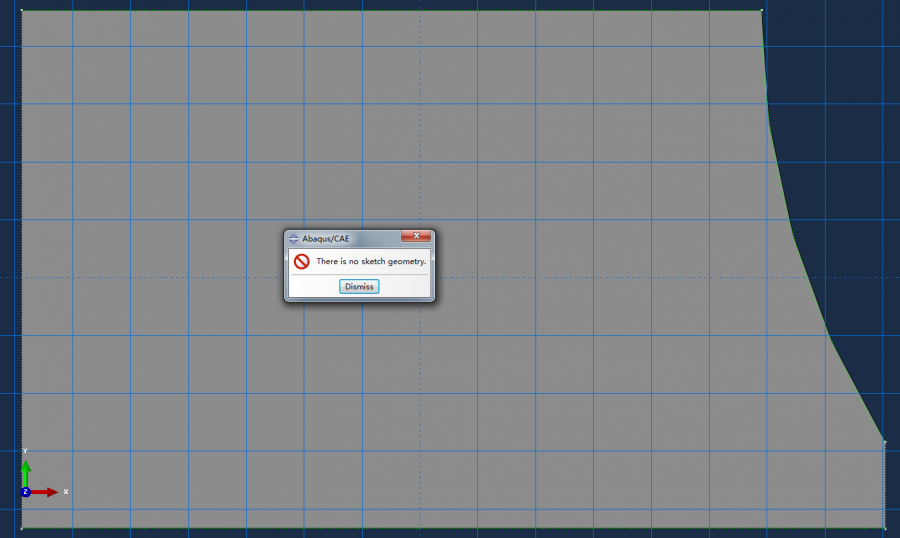

我用的6.11版本，建立了一个壳单元，现在需要分割成两部分，选择partition的sketch，提示选择草图进行分割，但是一直提示there is no sketch geometry（如下图）。求解这是怎么回事啊？该怎么解决啊？
abaqus如何进行分割面
赞一下 回复此楼
7楼2017-03-21 10:16:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

昆仑晓生

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 四皇子 at 2017-03-21 10:07:08
我也是用的6.11版本，建立了一个壳单元需要分割成两部分，选择的第一个partition（sketch），但是一直提示there is no sketch geometry，求解该怎么解决啊，百度了很久一直没有找到办法？...

楼主找到办法了吗
赞一下 回复此楼
一颗倔强的卤蛋
8楼2018-10-30 10:18:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuebao

新虫 (小有名气)

【答案】应助回帖

你们没有过abaqus嘛，叫你们分割，自然要用线段或者圆之类的工具去分割啊老哥.....
赞一下 回复此楼
9楼2020-05-23 23:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
