[求助] 关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。

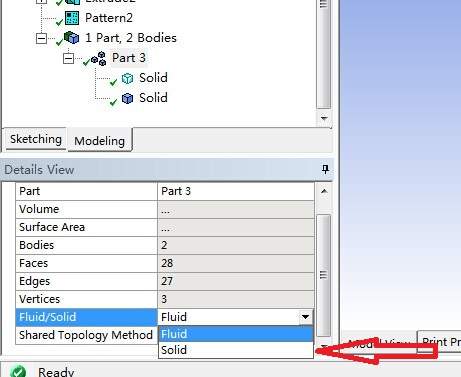

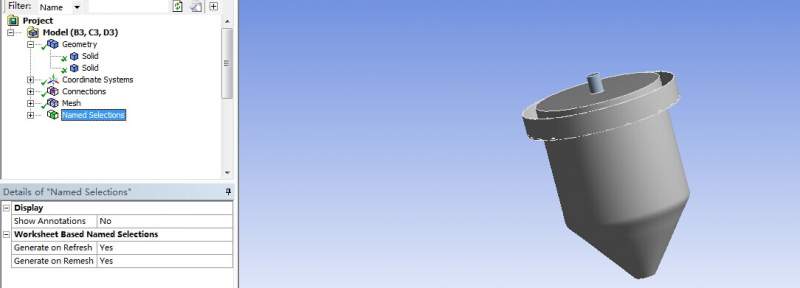

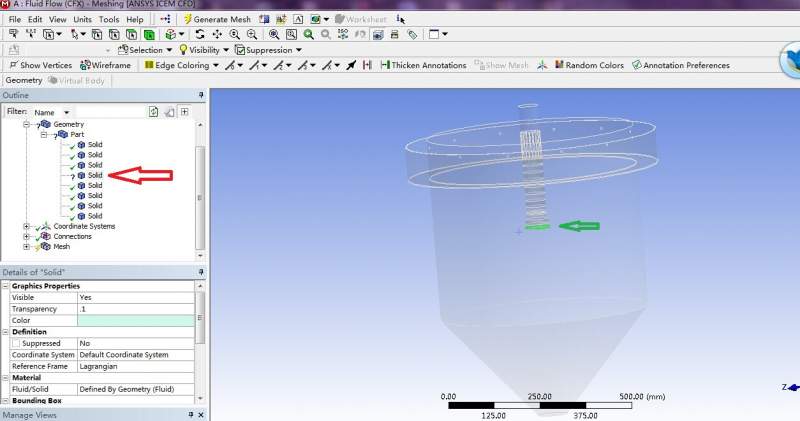

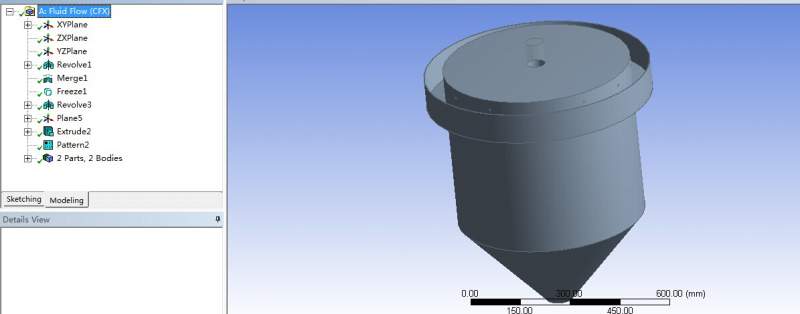

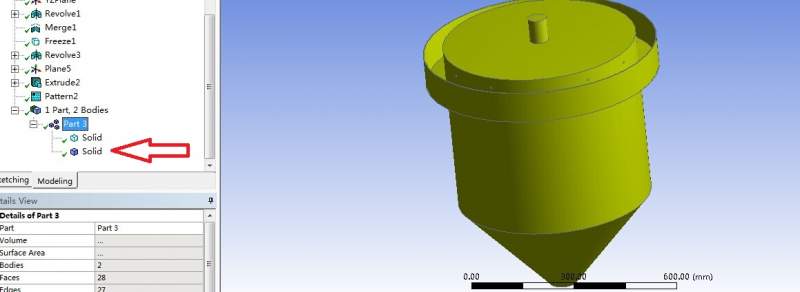

我做的模型很简单,是一个沉降池,用的步骤也很少,所以,我觉得自己做的模型应该没有什么问题,如图1。开始做的模型是2part2,2bodies,导入mesh之后,Geometry之下也是两个solid,划分网格顺利,如图2,3。但是根据要求,我需要把DM中的2parts,2bodies用from new part合成一个1part,2bodies,如图4。把之前的solid\fluid也由原来的solid改成了fluid,如图5。但是问题出现了,把其导入到mesh之后,原来像是P2的两个solid,变成了8个solid,而且泥水混合物进料管也变的参差不齐,还有一个solid前面是问号(就是P6中绿色的部分)导致划分网格失败,其中其他的solid分别是管上其他的参差部分,如图6.
  本虫新手,望大侠们不吝赐教,感谢。

关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-1


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-2


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-3


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-4


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-5


关于将Geometry导入到mesh中出现的问题,造成划分网格失败,求大侠解答。-6
