[求助] abaqus中绘制钢轨草图 已有1人参与

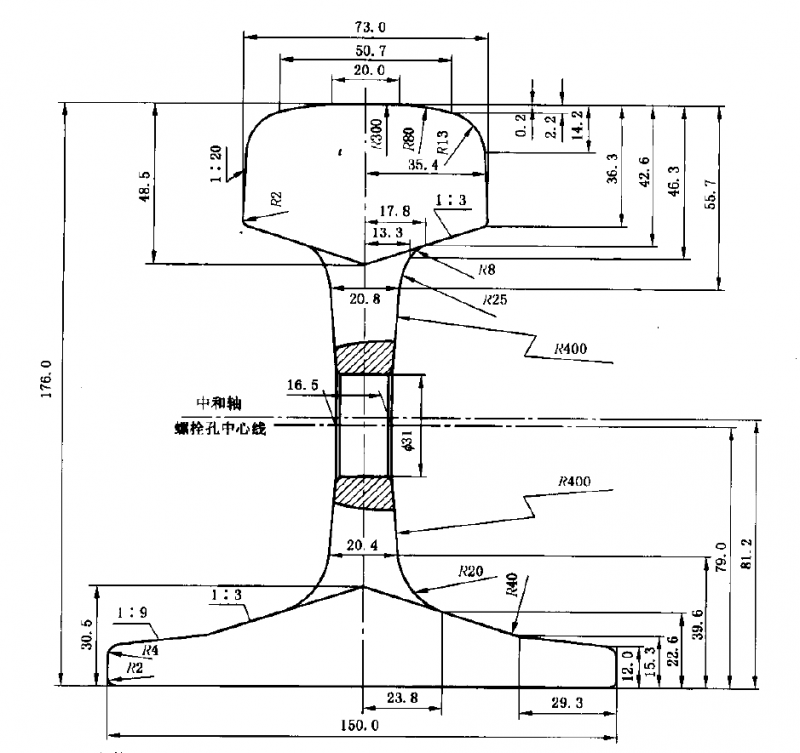

初学abaqus，绘制钢轨的模型时遇到，所以我想问一下如何在abaqus中绘制钢轨的模型，主要一些连续的不同直径的圆弧过渡不会处理。希望得到指点，不甚感激。

abaqus中绘制钢轨草图
回复此楼

» 猜你喜欢
1楼 2014-07-16 21:23:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxinhenxue

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
渡口: 金币+10, ★★★很有帮助 2014-07-24 09:40:09
ABAQUS 里有二维绘图系统，先用直线画好尺寸轮廓，再用倒角，然后就是画与曲线相切的弧线呗，用工具栏里有个按钮，creat Arc:  Tangent to the adjcent curve。 就是画方框按钮下面那个。
赞一下 回复此楼
2楼2014-07-23 14:20:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

渡口

木虫 (小有名气)
引用回帖:
2楼: Originally posted by hanxinhenxue at 2014-07-23 14:20:43
ABAQUS 里有二维绘图系统，先用直线画好尺寸轮廓，再用倒角，然后就是画与曲线相切的弧线呗，用工具栏里有个按钮，creat Arc:  Tangent to the adjcent curve。 就是画方框按钮下面那个。

谢谢，我已经在CAD中画好了
赞一下 回复此楼
3楼2014-07-24 09:40:11
