小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 各位大神看看我这个用ABAQUS做的裂纹扩展问题出在哪啊？谢谢
北京石油化工学院2026年研究生招生接收调剂公告
191/2返回列表12下一页
查看: 2817  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Reena.Z

银虫 (小有名气)

[求助] 各位大神看看我这个用ABAQUS做的裂纹扩展问题出在哪啊？谢谢 已有3人参与

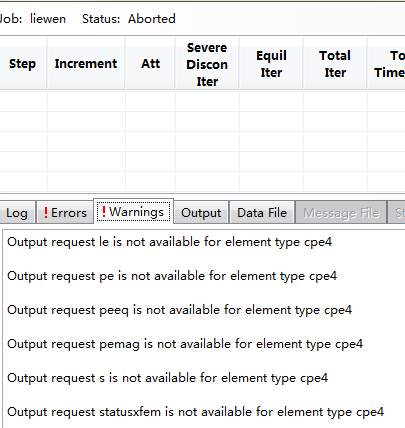

各位大神走过路过帮我小弟看看，我是ABAQUS软件的初学者，想用这个模拟裂纹扩展，我在网上找了一个过程，大家应该也都看过，但是怎么按照它的步骤一步步来的，就是出错呢？，以下附操作过程以及错误和警告指示，谢谢大家啊，大家帮忙看看是这个过程本身有问题？还是怎么地？我绝对是按照这个过程走的~各位大神看看我这个用ABAQUS做的裂纹扩展问题出在哪啊？谢谢


各位大神看看我这个用ABAQUS做的裂纹扩展问题出在哪啊？谢谢-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : abaqus_XFEM_方法介绍.doc
    • 2014-07-15 16:16:36, 421 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
1楼 2014-07-15 16:18:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Reena.Z

银虫 (小有名气)
引用回帖:
13楼: Originally posted by swws16 at 2014-08-20 19:51:23
negative eigenvalues应该还是可以算, 你试一试减小最小步长看看。

Zero pivot when processing D.O.F. 1， 这个是过约束的原因，你看看你的 constraints, load, bc条件。...

恩，终于出来裂纹了，虽然还是有错误提醒，那个就没管它再，谢谢啊~~~
赞一下(1人) 回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
14楼2014-08-20 20:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

我是银监会

新虫 (初入文坛)

【答案】应助回帖

★ ★
Reena.Z: 金币+2, ★★★很有帮助 2014-07-29 11:52:47
兄弟，哪个位移没有平衡，第一部的U2应该是0.008，再试试就知道了
赞一下 回复此楼
2楼2014-07-27 23:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Reena.Z

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 我是银监会 at 2014-07-27 23:24:16
兄弟，哪个位移没有平衡，第一部的U2应该是0.008，再试试就知道了

哈哈，先谢谢喽，我先试试哈~~话说“哪个位移“说的是哪个位移呢？
赞一下 回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
3楼2014-07-29 11:53:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Reena.Z

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 我是银监会 at 2014-07-27 23:24:16
兄弟，哪个位移没有平衡，第一部的U2应该是0.008，再试试就知道了

请问在part模块中如何划分网格？还有，您说的那个U2改成0.008，是上下端面的U2都改成0.008吗？
赞一下 回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
4楼2014-08-01 14:13:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Reena.Z

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 我是银监会 at 2014-07-27 23:24:16
兄弟，哪个位移没有平衡，第一部的U2应该是0.008，再试试就知道了

我按照你说的，把第一个改成0.008了，但是还是有同样的错误。。。
赞一下 回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
5楼2014-08-01 15:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swws16

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
Reena.Z: 金币+3, ★★★很有帮助, 感觉很专业，谢谢 2014-08-06 08:19:28

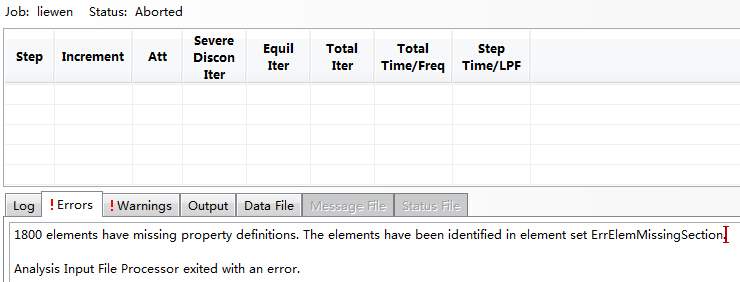

1800 elements have missing properties 这个是你的section没有赋上材料性能．重新回到property－create section－assign section试试．

还有你的element type是自己选的吗？为什么用CPE4, 这个是plain strain的，如果还是不行的话可以试一试mesh－assign element type－选择plain stress
赞一下 回复此楼
6楼2014-08-06 04:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Reena.Z

银虫 (小有名气)
引用回帖:
6楼: Originally posted by swws16 at 2014-08-06 04:11:13
1800 elements have missing properties 这个是你的section没有赋上材料性能．重新回到property－create section－assign section试试．

还有你的element type是自己选的吗？为什么用CPE4, 这个是plain strain的 ...

先谢谢你哦，我试试，那像楼上说的那个位移就不用改了吗？我感觉上下的受力大小应该是一样的，但是这个例子中不一样
赞一下 回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
7楼2014-08-06 08:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuyzh157

木虫 (小有名气)

【答案】应助回帖

★ ★
Reena.Z: 金币+2 2014-08-18 15:54:38
1800 elements have missing properties
错误提示是你没有赋截面属性
赞一下 回复此楼
8楼2014-08-06 09:02:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swws16

木虫 (小有名气)

【答案】应助回帖

内容已删除
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Reena.Z
9楼2014-08-06 19:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Reena.Z

银虫 (小有名气)
送红花一朵
内容已删除
回复此楼
踏踏实实做事，堂堂正正做人。不欺人，亦不被欺。
10楼2014-08-14 20:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
