[交流]
真诚求助！！！！用fluent模拟逆流通道换热器，想得到通道内压降该如何设置已有2人参与
|
|

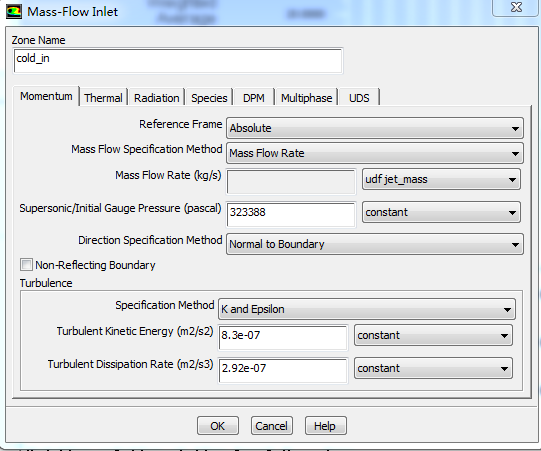

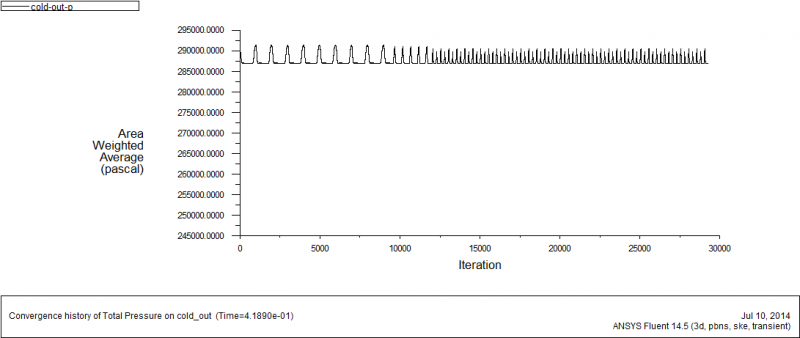

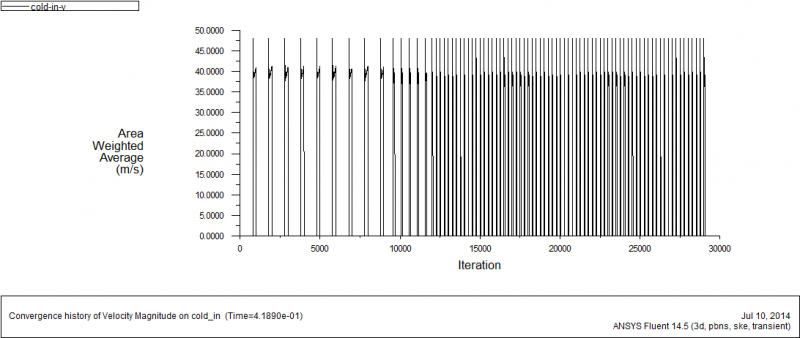

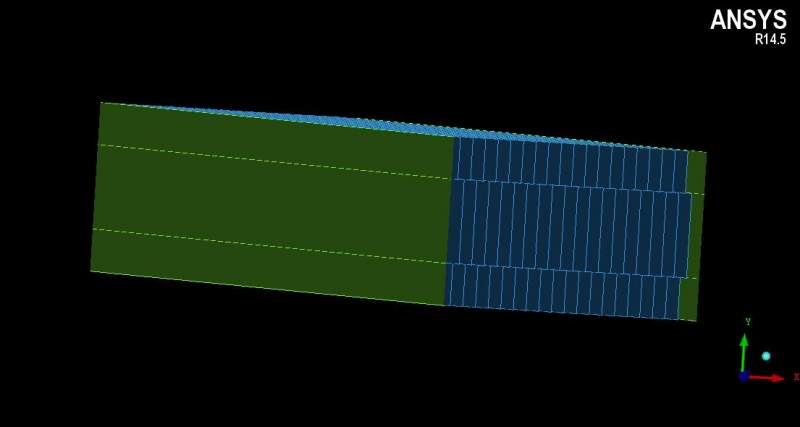

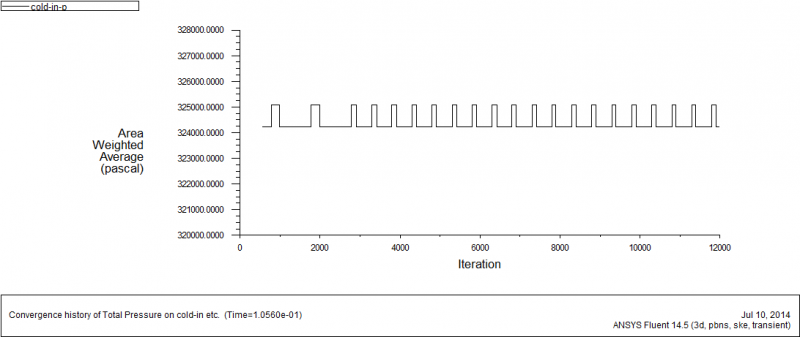

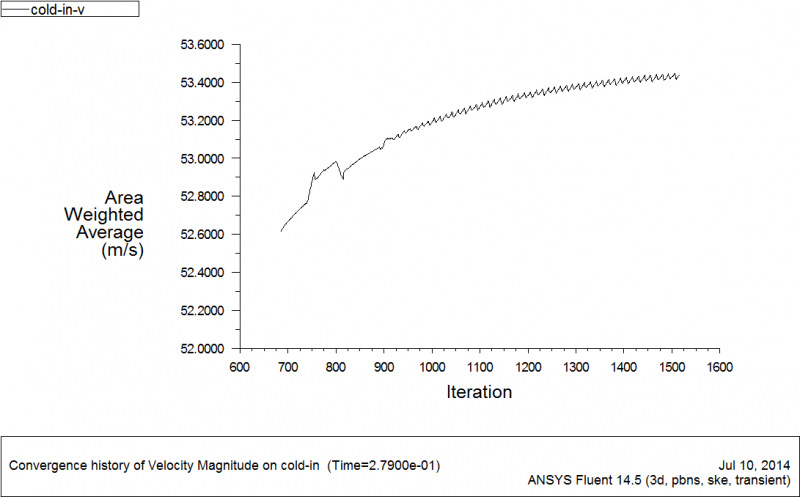

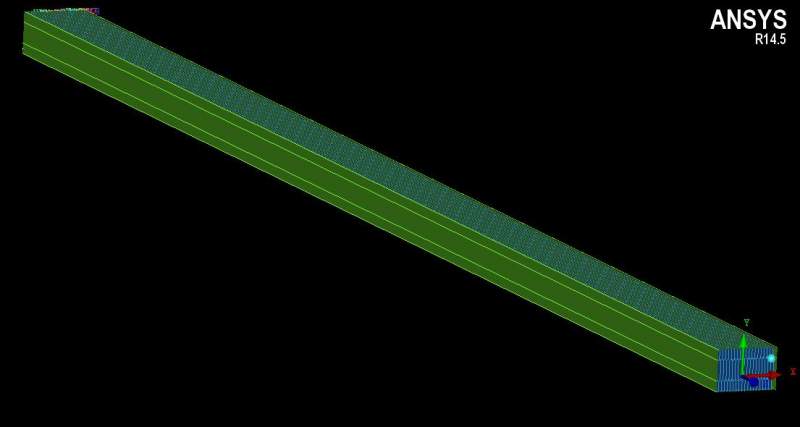

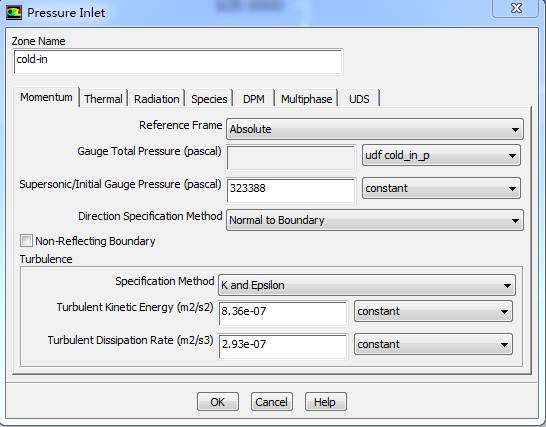

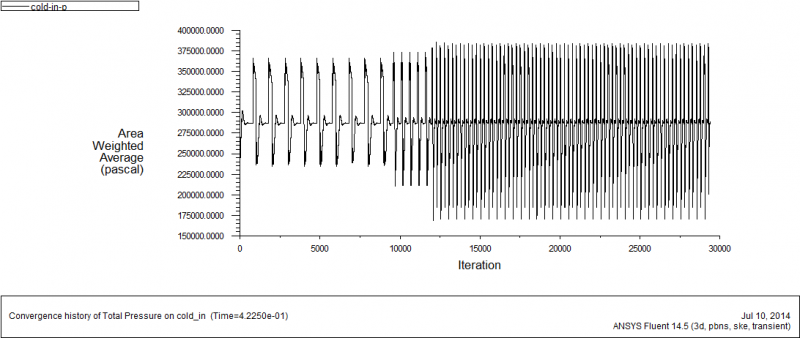

如图上下两区域通入热气，热气流量为0.37g/s，压力为0.2MPa。中间区域在换热器另一端通入冷气，也就是和热气流动方向相反，冷气入口压力为0.3MPa，冷气流量是随时间时有时无的，也就是以10ms为一个周期，在前2ms内流量为0.56g/s，后8ms内流量为0，这个我已经用UDF编写了流量随时间变化的程序。 现在遇到的问题是，我想得到冷气通过通道的压降，采用质量流量进口，压力出口边界条件，那么压力出口该如何设置呢，是要一直保持不变，还是要根据进口流量改变而改变呢？根据模拟结果发现在每次进气结束时，进口总压总会陡然下降到很低，哪位大神知道这是为什么呢？百思不得其解 我也用过压力进口与压力出口，就是保持进口静压不变，在进气时根据公式算出动压，从而得到进气时刻总压；而不进气时总压就设为和静压相同；可是由结果图中可以看出，我的进口流速并没有时有时无，只是在小范围内波动，求大神指点这是为什么？难道与出口压力的设置有关？  picture1.jpg  picture2.jpg  采用质量流量进口  采用质量流量进口时得到的进口流速.png  采用质量流量进口时得到的出口总压.png  采用质量流量进口时得到的进口总压.png  采用压力进口.png  采用压力进口时得到的进口流速.png  采用压力进口得到时的进口总压.png |
