应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 用到于铝熔点的温度焙烧铝丝，而没有熔化成块，这是为什么？
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 2040  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

王柳叶

木虫 (正式写手)

[求助] 用到于铝熔点的温度焙烧铝丝，而没有熔化成块，这是为什么？ 已有2人参与

用800度高温焙烧铝丝，直径为80微米，结果没有熔化成块，还是一根一根的铝丝，这是为什么啊？有没有相关的文献，不胜感激。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-11 13:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★
感谢参与，应助指数 +1
王柳叶: 金币+1, ★有帮助 2014-07-11 18:16:35
楼主确信铝丝周围环境温度确为800度吗？按说细丝的熔点应该比铝块的熔点更低才对。不会是铝丝已经在熔化前已经被氧化成氧化铝了吧？
赞一下(1人) 回复此楼
2楼2014-07-11 16:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王柳叶

木虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2014-07-11 16:59:26
楼主确信铝丝周围环境温度确为800度吗？按说细丝的熔点应该比铝块的熔点更低才对。不会是铝丝已经在熔化前已经被氧化成氧化铝了吧？

使用马弗炉进行焙烧的，就算温度偏差也不应该超过30度。

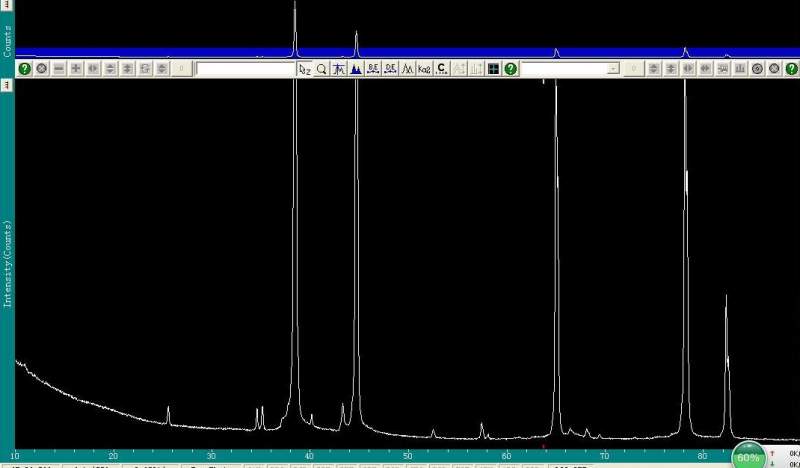

从XRD图谱分析，主要是铝的衍射峰，其次为alfa氧化铝的衍射峰。
用到于铝熔点的温度焙烧铝丝，而没有熔化成块，这是为什么？
赞一下 回复此楼
3楼2014-07-11 18:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
王柳叶: 金币+5, ★★★很有帮助 2014-07-11 19:32:48
引用回帖:
3楼: Originally posted by 王柳叶 at 2014-07-11 18:16:17
使用马弗炉进行焙烧的，就算温度偏差也不应该超过30度。
从XRD图谱分析，主要是铝的衍射峰，其次为alfa氧化铝的衍射峰。

...

既然都能看到α-氧化铝的XRD峰了，那说明其含量不在少数。也有可能在800度时是氧化铝的管子里装着铝液，但从外边看起来铝未融化。
赞一下(1人) 回复此楼
4楼2014-07-11 18:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王柳叶

木虫 (正式写手)
引用回帖:
4楼: Originally posted by peterflyer at 2014-07-11 18:34:47
既然都能看到α-氧化铝的XRD峰了，那说明其含量不在少数。也有可能在800度时是氧化铝的管子里装着铝液，但从外边看起来铝未融化。...

首先，α-氧化铝确实包裹在铝丝的外面，这个从SEM表征中可以看到，铝丝外面包裹了一层材料。
期初，我也认为是氧化铝包裹着融化的铝，但没有这方面的文献支持，也没有表征能说明这一点，只能猜测。
非常感谢
赞一下 回复此楼
5楼2014-07-11 19:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
5楼: Originally posted by 王柳叶 at 2014-07-11 19:35:42
首先，α-氧化铝确实包裹在铝丝的外面，这个从SEM表征中可以看到，铝丝外面包裹了一层材料。
期初，我也认为是氧化铝包裹着融化的铝，但没有这方面的文献支持，也没有表征能说明这一点，只能猜测。
非常感谢...

大胆假设，小心求证。这就是楼主现在需要做的。
赞一下(1人) 回复此楼
6楼2014-07-11 20:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

感谢参与，应助指数 +1
我倒是很怀疑温度是否达到设计温度。
两个想法。
1，做一下金相看看组织是否为重熔组织；
2，dsc或者dta做一下热分析。
氧化是正常的，但是能成完整的壳还是挺特别的呢！

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
专注金相30年.wucy365@outlook.com
7楼2014-07-13 20:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 王柳叶 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂，一志愿郑州大学材料与化工专硕，英二数二342分，求老师收留 +19 v12abo 2026-04-02 21/1050 2026-04-06 09:29 by 蓝云思雨
[考研] 336材料与化工085600求调剂 +8 水星记infp 2026-04-05 9/450 2026-04-06 09:20 by 水星记infp
[考研] 362求调剂一志愿中国石油大学 +3 我要考大 2026-04-06 3/150 2026-04-06 09:19 by dongzh2009
[考研] 085600，320分求调剂 +16 大馋小子 2026-04-04 17/850 2026-04-06 07:58 by MOF_Catal
[考研] 315求调剂 +5 ＆123456789 2026-04-05 5/250 2026-04-05 19:55 by nepu_uu
[考研] 301求调剂 +3 XYPLR 2026-04-05 4/200 2026-04-05 19:07 by XYPLR
[考研] 工科08专硕机械275求调剂 +3 AaAa7420 2026-04-02 3/150 2026-04-05 13:26 by jp9609
[考研] 344材料与化工调剂 +9 调剂上岸玘 2026-04-03 9/450 2026-04-04 23:10 by happyddm
[考研] 环境285分，过六级，求调剂 +10 xhr12 2026-04-02 10/500 2026-04-04 21:53 by bn53987
[考研] 材料与化工306分找调剂 +23 沧海轻舟e 2026-04-02 27/1350 2026-04-04 21:52 by laoshidan
[考研] 368求调剂 +5 今华习 2026-04-03 7/350 2026-04-04 18:47 by imissbao
[考研] 一志愿0817化学工程与技术，求调剂 +24 我不是只因 2026-04-02 28/1400 2026-04-04 15:15 by dongzh2009
[考研] 357求调剂 +13 1050389037 2026-04-03 13/650 2026-04-03 22:27 by 无际的草原
[考研] 085600，320分求调剂 +6 大馋小子 2026-04-02 6/300 2026-04-02 21:54 by dongzh2009
[考研] 286分调剂 +20 Faune 2026-03-30 22/1100 2026-04-02 13:24 by clyblh
[考研] 266求调剂 +4 学员97LZgn 2026-04-02 4/200 2026-04-02 13:03 by yulian1987
[考研] 能源动力 调剂 +3 不破不立0 2026-04-02 3/150 2026-04-02 12:46 by ffffjjjj
[考研] 一志愿9初试366 本双非求调剂 +4 运气来得若有似� 2026-04-02 4/200 2026-04-02 09:56 by guanxin1001
[考研] 085600 一志愿9 总分351 求调剂学校 +7 czhcz 2026-03-31 9/450 2026-04-01 19:24 by 无际的草原
[考研] 调剂申请 +8 张张张张zy 2026-03-31 9/450 2026-04-01 08:29 by zjbkx
信息提示
关闭
请填处理意见
关闭
