| 查看: 3274 | 回复: 1 | ||
[求助]
涡量显示
|
|

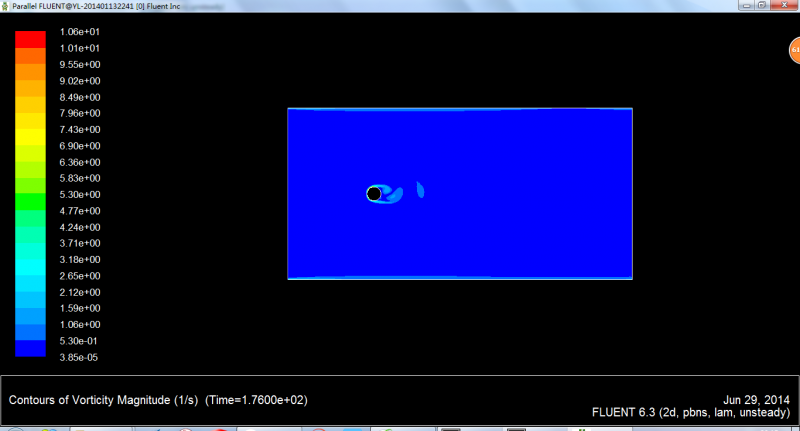

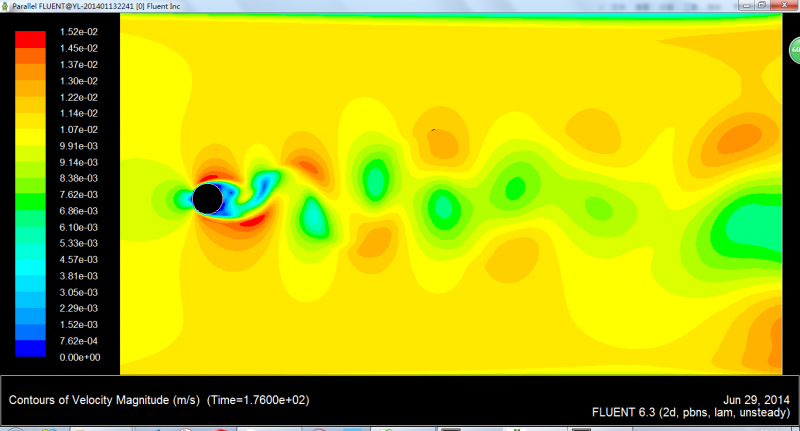

三维的俯仰运动水翼的水动力学分析，计算升阻力，然后后处理的时候观察涡量，fluent里面出来的涡总是附着在翼型表面上，或脱落不远就消散了。 之前由于采用动网格，重组之后的网格质量比较差，“小七工作室”说是网格质量差，对涡量的分辨率小。我重新划分了网格，使用圆球包裹翼型，这样在翼型俯仰运动的时候，旋转中心位于圆心位置，过程中避免了网格重组和变形，出来涡量效果较之前略好但仍然没有明显的脱落。特征长度140，拍动幅值30，频率1，现采用时间步长为0.0025。想请教各位，如何能够清楚的观察到翼型后部的反卡门涡街（根据实验来看，以此规律运动产生的涡还是挺明显的）？ 我做了二维圆柱绕流的卡门涡街，发现时间步长对涡和流场的影响比较大，步长不能太大，也不能太小。但是如图，速度场如此的情况下，fluent自带的vorticity magtnitude依然波澜不惊，只在圆柱后部有少量的脱落，是仿真显示涡的方法不对？  速度图.png  涡量图.png |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
tgvictor99
木虫 (知名作家)
迷糊领域荣誉领主
- 应助: 40 (小学生)
- 金币: 2667.4
- 散金: 1907
- 红花: 49
- 沙发: 1
- 帖子: 5238
- 在线: 923.8小时
- 虫号: 2524003
- 注册: 2013-06-27
- 专业: 流体力学
你把显示范围调小，现在你的涡量显示范围太大
2楼2014-07-11 11:12:45
