[求助] 光纤激光器

各位大神，小的刚踏入“激光器”领域的门，有一问题始终不明白。

光纤激光器的输出端面，为什么要切割一个角度？这个角度对光纤激光器有什么影响？因为没有切割这个角度，已经造成了很多问题，可是从原理上一直找到不到原因。这个问题已经困扰我很长时间了，希望大神能帮忙解决一下。如有满意答案，会加送100金币。

光纤激光器
回复此楼

» 猜你喜欢
1楼 2014-07-03 15:17:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gradst

金虫 (初入文坛)
利用菲涅尔反射提供反馈是可以的。但需要特殊处理端头。低功率可以不用特别注意。
高功率反射光太强，对端面要求高。若有泄漏到包层的光，易引起涂覆层烧蚀，
赞一下(1人) 回复此楼
4楼2014-07-04 10:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
http://wenku.baidu.com/link?url= ... PyeQoeWvszL6MV6RvQS
赞一下(1人) 回复此楼
9楼2014-07-06 11:28:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gradst

金虫 (初入文坛)
你想利用输出端面的菲涅耳反射提供后向反馈啊？
高功率一般要有个8度倾角，刚好和你的设计原理相反。
赞一下 回复此楼
2楼2014-07-03 20:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LILY0817

新虫 (小有名气)
引用回帖:
2楼: Originally posted by gradst at 2014-07-03 20:25:15
你想利用输出端面的菲涅耳反射提供后向反馈啊？
高功率一般要有个8度倾角，刚好和你的设计原理相反。

利用菲涅尔反射提供后向反馈不行吗，为什么要切角度呢
赞一下 回复此楼
3楼2014-07-03 21:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S311110068

新虫 (小有名气)
引用回帖:
4楼: Originally posted by gradst at 2014-07-04 10:22:57
利用菲涅尔反射提供反馈是可以的。但需要特殊处理端头。低功率可以不用特别注意。
高功率反射光太强，对端面要求高。若有泄漏到包层的光，易引起涂覆层烧蚀，

想问一下：高功率，输出端面切割成平角，泄露到包层里面的光会不会很多？
赞一下 回复此楼
5楼2014-07-04 16:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S311110068

新虫 (小有名气)
引用回帖:
2楼: Originally posted by gradst at 2014-07-03 20:25:15
你想利用输出端面的菲涅耳反射提供后向反馈啊？
高功率一般要有个8度倾角，刚好和你的设计原理相反。

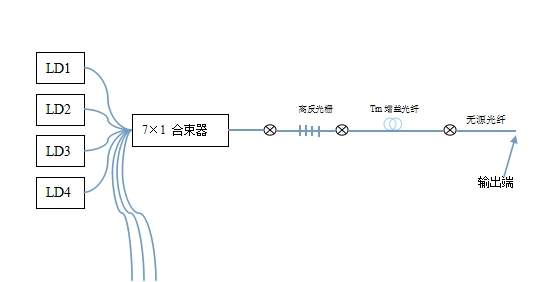

是想用输出端面作为输出镜。但是按照图示的结构，端面切成平角的时候，把高反光栅给烧了。烧光栅的输出激光功率为50W左右，对于平角输出的激光器，这个功率算不算是比较高？
赞一下 回复此楼
6楼2014-07-04 16:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gradst

金虫 (初入文坛)
光栅需要加冷却，光纤端头需要保护。包层（无涂覆层）应该比光栅损伤功率高。
赞一下 回复此楼
7楼2014-07-05 22:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gradst

金虫 (初入文坛)
你确定是什么造成的光栅损伤？
赞一下 回复此楼
8楼2014-07-05 22:43:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S311110068

新虫 (小有名气)
引用回帖:
9楼: Originally posted by feixiaolin at 2014-07-06 11:28:21
http://wenku.baidu.com/link?url=hBDF8EDz9o-AdpVlBlBq19Or0p79sT9NK6fiD1r-TtIbnpBqh5KgLqhpMIXda-AnQQVDq3rEhEwUWjiSUaE2ewYFPyeQoeWvszL6MV6RvQS

非常感谢！
回复此楼
10楼2014-07-06 23:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
