[求助] 使用CAD2008在三维建模下画圆柱体

最近开始学习CAD制图,想在三维建模下画一个半径189.25mm,长度300mm的圆柱体,按照书上的操作步骤,总是不行,请高手帮忙绘制一下,不胜感激!
回复此楼
时间证明一切
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC(CT试样)DCP

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
llwwwh: 金币+2, ★有帮助, 我也知道,但是这是要求,谢谢 2014-07-02 10:32:23
CAD做2维就行了
3维别用CAD麻烦
3dmax,sw,pro都比较简单的
2楼2014-07-01 19:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

去哪

木虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:02:02
看教学视频呀!还是蛮简单的。不过画三维用专业三维软件比较方便。

[ 发自小木虫客户端 ]
3楼2014-07-02 16:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liujie5566

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:02:32
三维用Solidworks很简单,很容易的
4楼2014-07-03 01:24:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwwzheng

至尊木虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:02:47
就是画个圆,然后用三围拉伸就可以了吧。所有的软件都是这样啊

[ 发自小木虫客户端 ]
士当弘毅,任重道远!
5楼2014-07-03 05:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

酸泡菜0716

金虫 (正式写手)

seeking my way

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:03:06
c——reg——拉伸

[ 发自小木虫客户端 ]
是金子总会发光的
6楼2014-07-03 06:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wutongwenyu

金虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:03:22
这个挺简单的,输入圆柱英文单词,半径,确定拉伸长度就行。

[ 发自小木虫客户端 ]
努力
7楼2014-07-03 06:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheney2004

铁杆木虫 (职业作家)

【答案】应助回帖

★
感谢参与,应助指数 +1
llwwwh: 金币+1, ★有帮助, 谢谢 2014-07-03 11:04:35
是不是没打开三维视角啊?

[ 发自小木虫客户端 ]
加油
8楼2014-07-03 07:21:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
llwwwh: 金币+10, ★★★★★最佳答案, 非常感谢,希望可以多多交流 2014-07-03 11:05:52
首先调出建模工具栏,
1、击圆柱体,
2、再绘图空间鼠标左键点击;
3、输入半径尺寸,回车;
4、输入高度尺寸,回车;
完成。
生活的寂寞源于你没有追求!!! 现在确实没有了!!!
9楼2014-07-03 08:12:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计

【答案】应助回帖

首先调出建模工具栏,
1、击圆柱体,
2、再绘图空间鼠标左键点击;
3、输入半径尺寸,回车;
4、输入高度尺寸,回车;
完成。

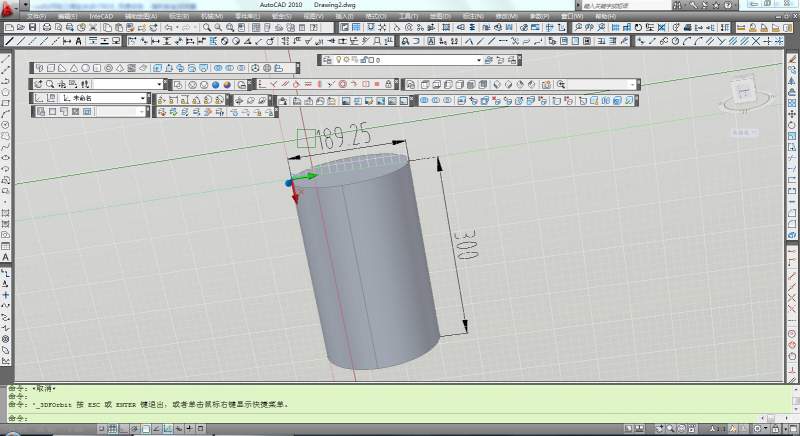

如下图
使用CAD2008在三维建模下画圆柱体


使用CAD2008在三维建模下画圆柱体-1

生活的寂寞源于你没有追求!!! 现在确实没有了!!!
10楼2014-07-03 08:47:43
