[求助] ICM网格划分，求开拓思路 已有1人参与

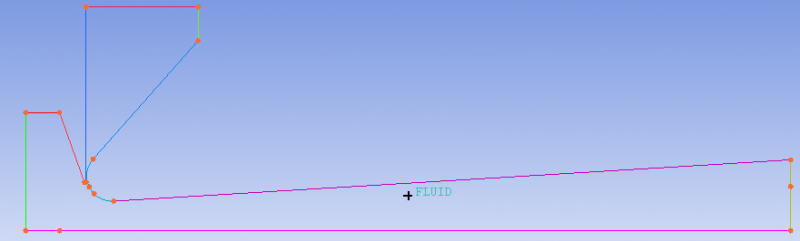

一个简单的二维的例子，图形如下：
ICM网格划分，求开拓思路
按照T型分块，很容易做出来。但是网格不均匀，尤其是处理完边界层之后，不需要加密的地方也很密了，看起来很不舒服。身边用ICM的人很少，所以到这里来请教，希望能扩展一下思路，提高分块的技巧。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ICM.tin
    • 2014-06-29 21:12:15, 16.49 K

» 猜你喜欢
1楼 2014-06-29 21:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
这个肯定不好做，因为有个相切的地方，做四边形很是费劲。如果没有相切，其他也就是分分钟的事
赞一下 回复此楼
2楼2014-06-30 14:54:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erer007a

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by dragonship at 2014-06-30 14:54:48
这个肯定不好做，因为有个相切的地方，做四边形很是费劲。如果没有相切，其他也就是分分钟的事

我自己做了几个都是采用分块的方式，包括采用interface去做，生出来的网格质量虽然还算可以，但是看起来都很别扭。
赞一下 回复此楼
3楼2014-06-30 19:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
看看简化模型吧     结构不适合
赞一下 回复此楼
4楼2014-07-01 09:45:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erer007a

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 小七工作室1 at 2014-07-01 09:45:53
看看简化模型吧     结构不适合

弧形和相切的地方是必需的，其它的似乎也没有可以简化的地方了。。。
赞一下 回复此楼
5楼2014-07-01 18:21:35
