应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 锂离子电池
161/2返回列表12下一页
查看: 1247  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

skl0729

金虫 (初入文坛)

[求助] 锂离子电池 已有2人参与

1.我是做正极材料的，在比较高的电压下充放电，但是充电能充到200多，但是放不出电只有50多，大家遇到过这种情况吗？急求指点啊！
2.大家有知道进口高压电解液在哪里买？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
相信自己，做快乐的自己！！！
1楼 2014-06-27 19:38:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zerglsc

木虫 (正式写手)

【答案】应助回帖

商家已经主动声明此回帖可能含有宣传内容
★ ★
感谢参与，应助指数 +1
skl0729: 金币+2, ★★★很有帮助 2014-06-28 11:03:47
富锂锰材料还是其他体系，考虑是材料发生相变导致不可逆，又或是高压下电解液分解产生的容量
赞一下 回复此楼
2楼2014-06-27 21:23:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mihu90

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
skl0729: 金币+2, ★★★很有帮助 2014-06-28 11:03:32
这个问题我这经常有，一般这中材料的成相都不好，测XRD没？是不是材料烧结的不好，导致不可逆严重？
赞一下 回复此楼
3楼2014-06-27 22:12:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skl0729

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by zerglsc at 2014-06-27 21:23:20
富锂锰材料还是其他体系，考虑是材料发生相变导致不可逆，又或是高压下电解液分解产生的容量

是三元材料
回复此楼
相信自己，做快乐的自己！！！
4楼2014-06-28 08:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skl0729

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by mihu90 at 2014-06-27 22:12:05
这个问题我这经常有，一般这中材料的成相都不好，测XRD没？是不是材料烧结的不好，导致不可逆严重？

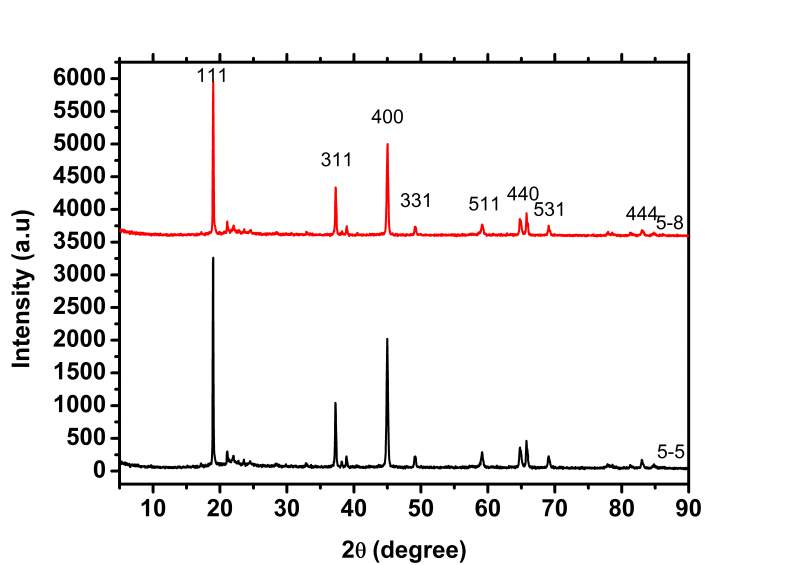

三元材料的XRD，应该还可以吧？那你是怎么解决这个问题的呢？
锂离子电池
赞一下 回复此楼
相信自己，做快乐的自己！！！
5楼2014-06-28 08:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mihu90

木虫 (正式写手)

【答案】应助回帖

★
skl0729: 金币+1 2014-06-28 17:02:04
引用回帖:
5楼: Originally posted by skl0729 at 2014-06-28 08:25:49
三元材料的XRD，应该还可以吧？那你是怎么解决这个问题的呢？

...

首先你看下22-24度左右这些峰是不是锰酸锂的相的特征峰造成的，我感觉像，这有可能导致类似二楼说的情况；还有不知道你扣掉a2及背底后峰强比如何，峰分裂情况如何。如果是三元材料的话，你看下你的晶面标注，感觉是有问题的。我材料的首次不可逆，在成相情况改善后得到了解决，虽然做的还不是很好，但个人感觉，成相情况与材料的首次效率关系很大。还有你截止电位区间和大家说下，方便大家帮你分析。
赞一下 回复此楼
6楼2014-06-28 15:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skl0729

金虫 (初入文坛)
引用回帖:
6楼: Originally posted by mihu90 at 2014-06-28 15:20:20
首先你看下22-24度左右这些峰是不是锰酸锂的相的特征峰造成的，我感觉像，这有可能导致类似二楼说的情况；还有不知道你扣掉a2及背底后峰强比如何，峰分裂情况如何。如果是三元材料的话，你看下你的晶面标注，感觉是 ...

我的充放电是在2-4.8v，那是通过哪些方法改变成相情况？
赞一下 回复此楼
相信自己，做快乐的自己！！！
7楼2014-06-28 15:39:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mihu90

木虫 (正式写手)
引用回帖:
7楼: Originally posted by skl0729 at 2014-06-28 15:39:18
我的充放电是在2-4.8v，那是通过哪些方法改变成相情况？...

那么高啊，你三元试试在2.8-4.3,2.8-4.5,3-4.5等区间试试，有可能是二楼说的电解液分解。调整温度，气氛，时间，不过感觉最重要的是前驱体的均匀程度
赞一下 回复此楼
8楼2014-06-28 16:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skl0729

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by mihu90 at 2014-06-28 16:01:45
那么高啊，你三元试试在2.8-4.3,2.8-4.5,3-4.5等区间试试，有可能是二楼说的电解液分解。调整温度，气氛，时间，不过感觉最重要的是前驱体的均匀程度...

谢谢啊
回复此楼
相信自己，做快乐的自己！！！
9楼2014-06-28 17:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zerglsc

木虫 (正式写手)
引用回帖:
4楼: Originally posted by skl0729 at 2014-06-28 08:20:34
是三元材料...

三元材料，看配比，例如６２２这种，电压充到４.４－４.５容量到１９０－２００是比较容易做到的．４.8V太高了，一方面电解液大量分解，另一方面材料已经开始局部放氧了，据我所知，现在最顶级的几个厂家都还在尝试4.5V的，你步子迈太大了点
赞一下 回复此楼
10楼2014-06-29 22:43:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 skl0729 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
