[求助] 设计一个升降机,要求每次上升或下降100,有大概20个工位,用什么结构可以实现 已有4人参与

要求精度高点的,不知道什么结构好些
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changeso

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
redjade12: 金币+1, ★有帮助 2014-06-25 09:12:47
速度不快滚珠丝杆,快的话考虑同步带配伺服
2楼2014-06-24 22:32:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redjade12

金虫 (正式写手)

引用回帖:
2楼: Originally posted by changeso at 2014-06-24 22:32:05
速度不快滚珠丝杆,快的话考虑同步带配伺服

重量有1.5T左右,同步带能承受吗
3楼2014-06-25 09:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changeso

铁虫 (小有名气)

引用回帖:
3楼: Originally posted by redjade12 at 2014-06-25 09:13:54
重量有1.5T左右,同步带能承受吗...

T20完全没问题,我们都可以提起200T   带宽80
4楼2014-06-25 09:52:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
没有说清楚,20个工位是顺序使用还是交错使用。这关系传动机构的设计。
sf
5楼2014-06-25 17:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redjade12

金虫 (正式写手)

引用回帖:
5楼: Originally posted by SHIFENG18 at 2014-06-25 17:24:09
没有说清楚,20个工位是顺序使用还是交错使用。这关系传动机构的设计。

就是上升时候每次上升100,下降时每次下降100
6楼2014-06-25 21:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
redjade12: 金币+2, ★★★很有帮助 2014-06-27 22:06:23
负重机构可以使用链式、同步带等。传动机构可以借鉴槽轮机构(俗称马耳它机构)。给个参考思路。
sf
7楼2014-06-26 16:03:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by SHIFENG18 at 2014-06-26 16:03:31
负重机构可以使用链式、同步带等。传动机构可以借鉴槽轮机构(俗称马耳它机构)。给个参考思路。

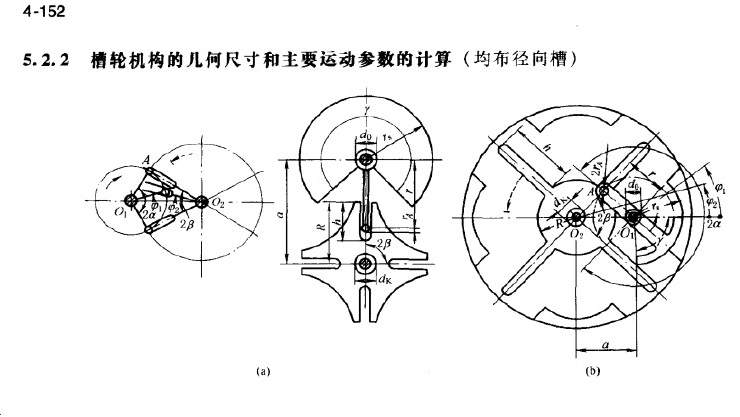

上传一张图片供参考。
设计一个升降机,要求每次上升或下降100,有大概20个工位,用什么结构可以实现

sf
8楼2014-06-26 16:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redjade12

金虫 (正式写手)

引用回帖:
8楼: Originally posted by SHIFENG18 at 2014-06-26 16:06:05
上传一张图片供参考。

...

这种机构是可以保证每次上升精度,但由于存在负载,如果用的话还要增加锁死机构吧,这好像就不简单了
9楼2014-06-27 09:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y838272042

铜虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
redjade12: 金币+2, ★有帮助 2014-06-27 22:05:25
齿轮齿条传动可以,齿条需要特殊设计,给定工位!
专攻学术
10楼2014-06-27 10:51:58
