[求助] 喷管流场，选择质量流量入口，算到10W步了入口压力还是没有达到稳定的值 已有2人参与

因为为了得到收敛时喷管入口的压力，所以只能采用质量流量入口。但是总是迭代10W+步了还是无法收敛，残差在较高位上下震荡。对入口中心点进行压力监控，发现入口压力总是线性增加或减小。
使用同样的模型和网格,采用压力入口，可以很快达到收敛。
回复此楼

» 猜你喜欢
1楼 2014-06-24 16:21:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
压力入口的边界条件算出来的结果是否满足你的要求？其实原来入口算完也可以计算质量流量差的
赞一下 回复此楼
其实科研很简单,qq8349384
2楼2014-06-25 09:18:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dionysus9999

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dmxb1979 at 2014-06-25 09:18:20
压力入口的边界条件算出来的结果是否满足你的要求？其实原来入口算完也可以计算质量流量差的

压力入口得到的压力必然是预设的定值啊，肯定没用，计算质量流量差没有实际意义…

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2014-06-26 08:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvdq44

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by dionysus9999 at 2014-06-26 08:55:21
压力入口得到的压力必然是预设的定值啊，肯定没用，计算质量流量差没有实际意义…
...

既然给定质量入口条件就应该收敛到一个确定的入口压力，那么给定一个入口压力条件也应该有一个确定的质量入口流量。而后者根据您的经验很容易收敛。那么为什么不可以计算一系列的给定入口压力条件下的收敛解，再建立入口压力与质量流量之间的函数关系呢？
赞一下(2人) 回复此楼
4楼2014-07-02 02:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dionysus9999

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lvdq44 at 2014-07-02 02:40:21
既然给定质量入口条件就应该收敛到一个确定的入口压力，那么给定一个入口压力条件也应该有一个确定的质量入口流量。而后者根据您的经验很容易收敛。那么为什么不可以计算一系列的给定入口压力条件下的收敛解，再建 ...

非常感谢，虽然前不久已经想到了这个解决办法，但是如果早点看到你的答案就可以少走一些弯路了……

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-07-09 14:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by lvdq44 at 2014-07-02 02:40:21
既然给定质量入口条件就应该收敛到一个确定的入口压力，那么给定一个入口压力条件也应该有一个确定的质量入口流量。而后者根据您的经验很容易收敛。那么为什么不可以计算一系列的给定入口压力条件下的收敛解，再建 ...

您的意思是：先通过一系列压力入口的计算确定质量流量，然后再进行了质量入口计算的时候，就容易设置了吗？
赞一下 回复此楼
6楼2014-11-10 22:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvdq44

木虫 (著名写手)
引用回帖:
6楼: Originally posted by changhengde at 2014-11-10 22:35:17
您的意思是：先通过一系列压力入口的计算确定质量流量，然后再进行了质量入口计算的时候，就容易设置了吗？...

我的意思是，既然压力入口条件下很容易收敛，那就用压力入口条件来算。根据收敛解的结果（入口流速）换算出入口的质量。这样，计算一系列的压力入口条件下的解，就有一系列的相应的质量入口条件。这样能不能解决你的问题呢？
赞一下(1人) 回复此楼
7楼2014-11-11 09:35:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by lvdq44 at 2014-11-11 09:35:15
我的意思是，既然压力入口条件下很容易收敛，那就用压力入口条件来算。根据收敛解的结果（入口流速）换算出入口的质量。这样，计算一系列的压力入口条件下的解，就有一系列的相应的质量入口条件。这样能不能解决你 ...

您好！
我现在遇到的问题是：用质量入口来算超声速喷管，是可压流，工质设的理想气体。发现入口没有流量，残差居高不下。
麻烦您指教。谢谢！
喷管流场，选择质量流量入口，算到10W步了入口压力还是没有达到稳定的值

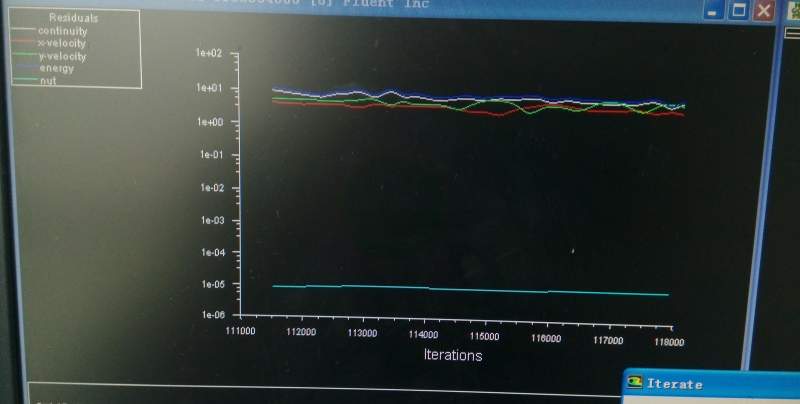

残差曲线


喷管流场，选择质量流量入口，算到10W步了入口压力还是没有达到稳定的值-1

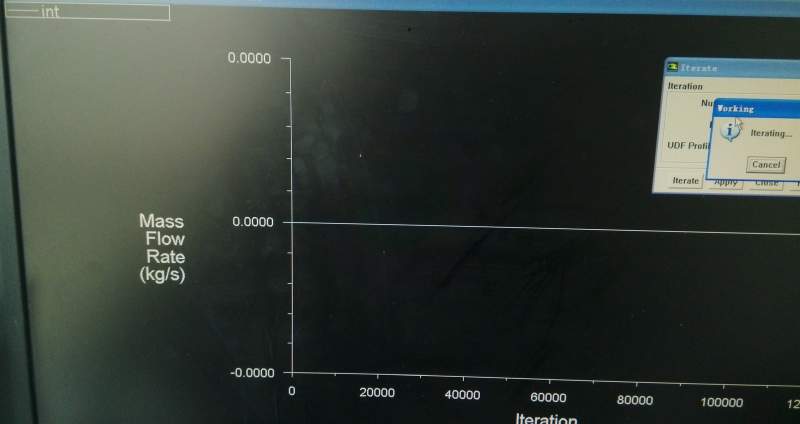

入口质量


喷管流场，选择质量流量入口，算到10W步了入口压力还是没有达到稳定的值-2

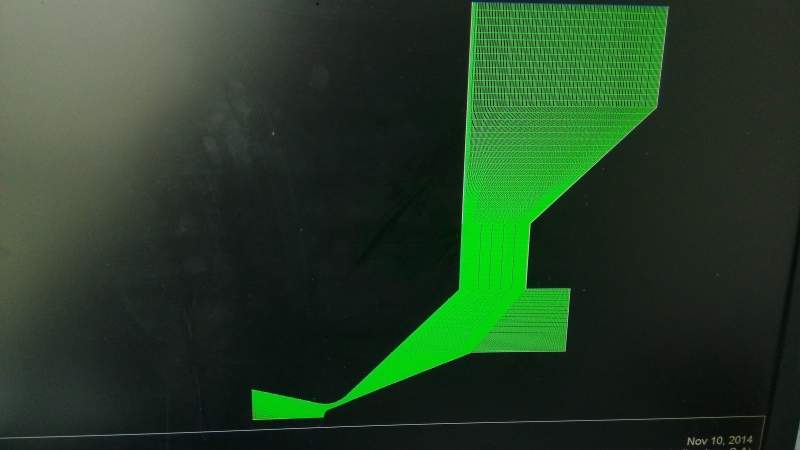

网格，上为入口，左边是出口


喷管流场，选择质量流量入口，算到10W步了入口压力还是没有达到稳定的值-3

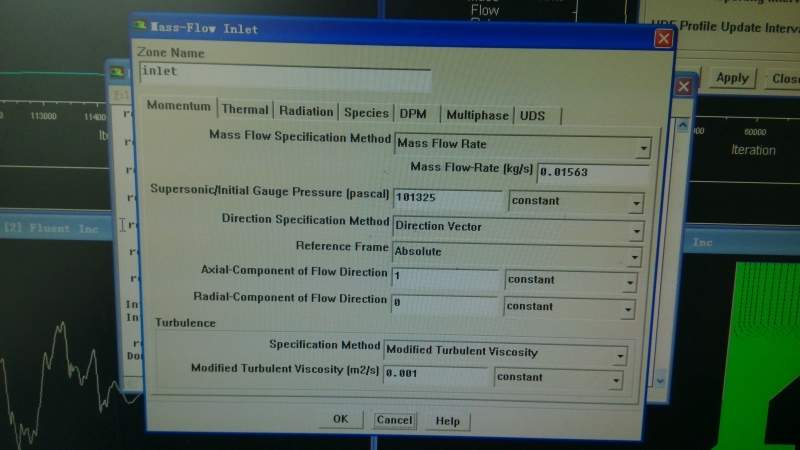

入口边界条件
赞一下 回复此楼
8楼2014-11-11 10:41:41
