请高人指点下这是什么电气设备？出自同济大学慈溪电气设备厂...
|
|

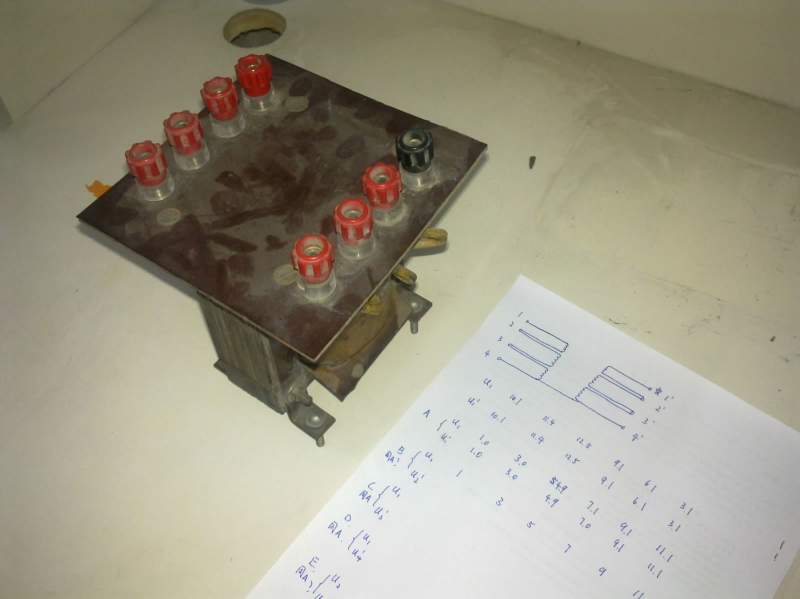

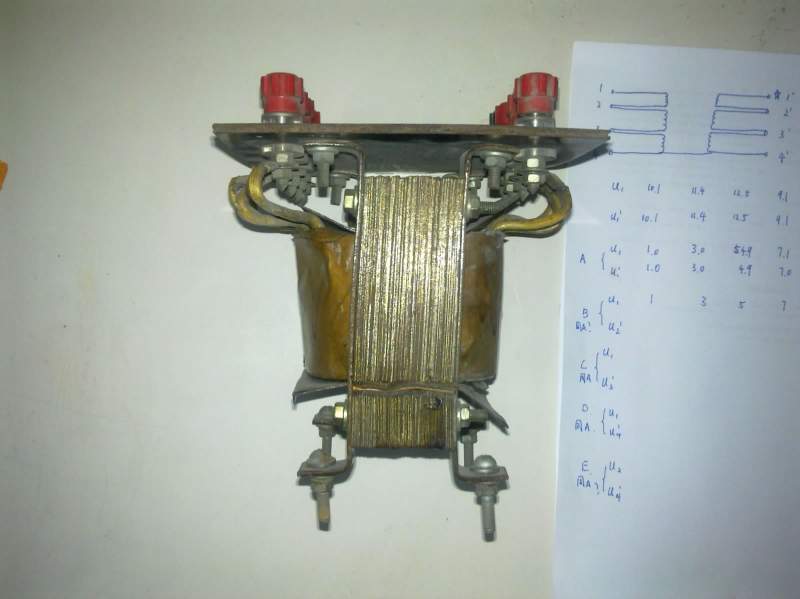

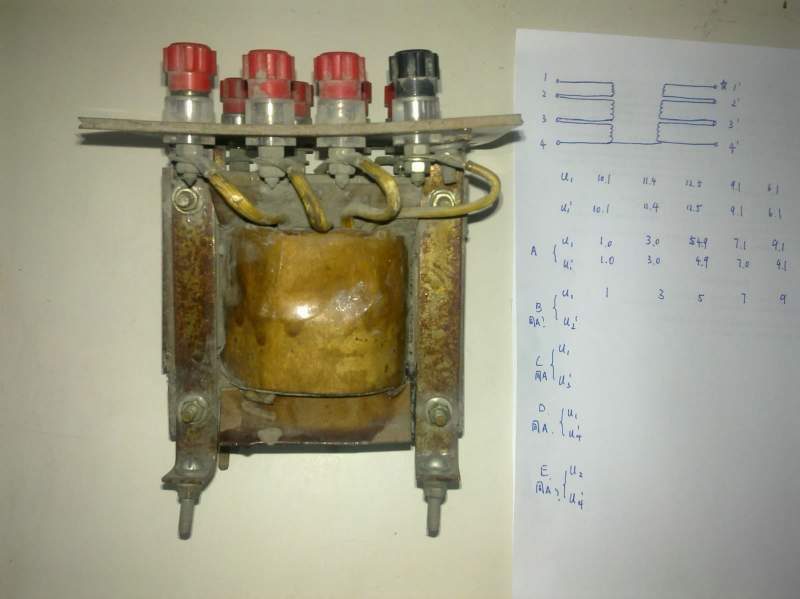

这是从该厂80年代生产的“多级线路GL电流保护屏”上拆下的设备。8个接线柱，用万用表量了下，两两之间均导通且电阻值基本相同，但两两之间电容值有差别。 在原柜子上该设备有出线同电流互感器相连。想知道： 1.该设备的名称及功能； 2.如果是变压器，那么为何设计8个抽头？ 3.如果是电压互感器，那么基本的电路图是？ 整体图及两侧视图如下，背景纸张上是琢磨的原理图，不知道是否正确： 还请高人指点！  20140619167.jpg  20140619165.jpg  20140619166.jpg |
