[求助] 永磁同步电动机仿真 已有3人参与

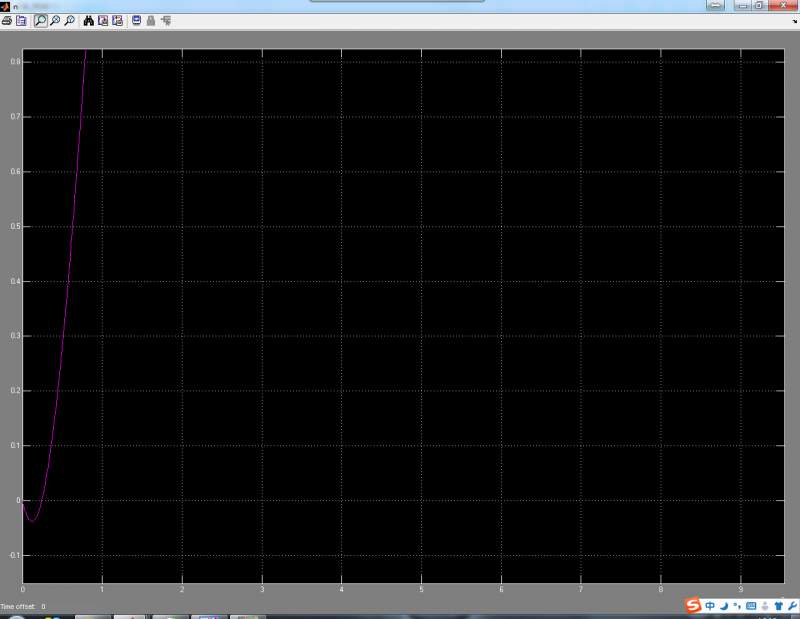

小弟在用matlab的simulink做永磁同步电动机（不管是隐极还是凸极）的仿真时，用示波器观察转速的运动情况，发现无论怎么改变控制参数，转速总是从0到负，再逐渐上升为正，用了很多台不同电机参数的来试过，都会出现这个问题，都是先反转再到正转，实在是查不出为什么会出现反转的情况，请各位高手赐教，不胜感激！拜托！

永磁同步电动机仿真
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-17 16:15:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

archerquan

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
如果不加负载转矩 空载运行也是这样么？
赞一下(2人) 回复此楼
8楼2014-06-19 22:39:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

macolzl

新虫 (小有名气)
本来正常的是从0逐渐上升到给定转速的
赞一下 回复此楼
2楼2014-06-17 16:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anotherguy

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
先问2个问题：
1）电流刚开始时是否存在？
2）是否有负载转矩，或相关转矩？
赞一下 回复此楼
行不由径
3楼2014-06-17 17:10:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macolzl

新虫 (小有名气)
引用回帖:
3楼: Originally posted by anotherguy at 2014-06-17 17:10:33
先问2个问题：
1）电流刚开始时是否存在？
2）是否有负载转矩，或相关转矩？

电流刚开始是没有的，电动机是带负载转矩启动
赞一下 回复此楼
4楼2014-06-17 17:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macolzl

新虫 (小有名气)
引用回帖:
3楼: Originally posted by anotherguy at 2014-06-17 17:10:33
先问2个问题：
1）电流刚开始时是否存在？
2）是否有负载转矩，或相关转矩？

启动转矩也是先负后才变为正的
赞一下 回复此楼
5楼2014-06-17 17:52:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anotherguy

木虫 (正式写手)
引用回帖:
4楼: Originally posted by macolzl at 2014-06-17 17:46:24
电流刚开始是没有的，电动机是带负载转矩启动...

那可能就是负载转矩起着将电机反转的作用，在电流加到一定程度后开始正转。猜测如此。
赞一下 回复此楼
行不由径
6楼2014-06-19 12:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macolzl

新虫 (小有名气)
引用回帖:
6楼: Originally posted by anotherguy at 2014-06-19 12:15:02
那可能就是负载转矩起着将电机反转的作用，在电流加到一定程度后开始正转。猜测如此。...

这个之前也试过了，还是会出现反转的情况，难搞，不过还是谢谢你的好心
赞一下 回复此楼
7楼2014-06-19 15:26:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cynder

铁虫 (初入文坛)

【答案】应助回帖

带载启动转速一开始必然会变负，没有电磁转矩啊，你从点击运动方程中就可以看出来。
赞一下 回复此楼
9楼2014-06-20 23:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macolzl

新虫 (小有名气)
引用回帖:
9楼: Originally posted by cynder at 2014-06-20 23:54:21
带载启动转速一开始必然会变负，没有电磁转矩啊，你从点击运动方程中就可以看出来。

后来又试了下，空载启动果然不会变成负，从运动方程来看的话，是不是永磁同步电机都必须得空载启动呢，有没有其他方法可以直接带负载启动的呢？
赞一下 回复此楼
10楼2014-06-21 13:19:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
