[求助] 画出每一层原子的PDOS图以及获取各原子的磁矩 已有1人参与

各位同仁：

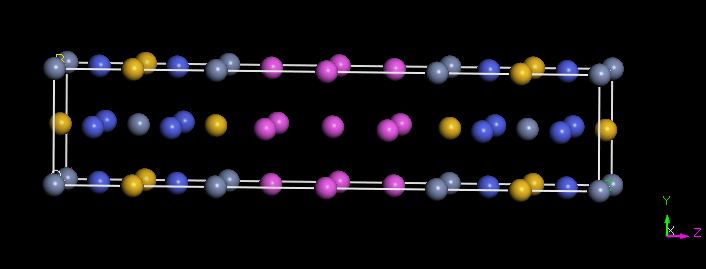

如下图附件所示，研究体系是一个由左、中、右三个区域拼接成的一个晶体（即磁性隧道结）：
中间的粉红色代表Al原子；
灰色表示Cr原子；
黄色表示Si原子；
蓝色表示Co原子。

我用VASP计算它并得到DOSCAR文件后，使用split_dos脚本将其分割成
DOS0、DOS1、DOS2...

这里需要请教大家的是：
1.如何获得中间区域三层Al原子（粉红色表示的原子）每一层原子的PDOS图？
2.怎样获得界面处每一层原子的磁矩大小？当然，计算前会在INCAR中设置ISPIN=2。貌似MAGMOM这个参数是设置初始磁矩的，但是不清楚如何设？

不懂这些技巧和使用方法，还请大家多多指教！谢谢了

画出每一层原子的PDOS图以及获取各原子的磁矩
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-13 11:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郭芳8888

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。 2014-06-24 11:43:31
分裂开后dos0是总的，而dos1 dos2....就是单个原子的，导出后可以画出能态密度图，也就是dos0是整个体系的能态密度图，而dos1 dos2 ...是每个原子的；
在OUTCAR中 输入/magnetization 可以查看每个原子的磁矩，顺序是对应POSCAR的原子坐标次序。MAGMOM设置的是初始磁矩，一般尽量设置的接近理论值，当然你设置为其他的，只是计算时间要长一点。
希望对你有用。
赞一下(1人) 回复此楼
2楼2014-06-13 11:17:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ip0371

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 郭芳8888 at 2014-06-13 11:17:21
分裂开后dos0是总的，而dos1 dos2....就是单个原子的，导出后可以画出能态密度图，也就是dos0是整个体系的能态密度图，而dos1 dos2 ...是每个原子的；
在OUTCAR中 输入/magnetization 可以查看每个原子的磁矩，顺序 ...

谢谢你的回答

追问：

按你说的DOS1、DOS2、DOS3...就是指的单个原子的分波态密度（还是局域态密度啊？），找到处于同一层的所有原子，用sum脚本将这几个原子态密度叠加后就是这一层原子的总的态密度吗？不好意思分波态密度和局域态密度想请你简单区别解释一下可以吗？呵呵呵，谢谢啦
赞一下 回复此楼
3楼2014-06-13 11:41:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ip0371

木虫 (正式写手)
知道的朋友请帮忙啊~~~~~~~~~~

DOSCAR里的数据怎么有10列之多啊？？（在INCAR里设置的ISPIN=2）
赞一下 回复此楼
4楼2014-06-13 15:56:14
