hyperworks车架分析发现应力奇异点，求助
|
|

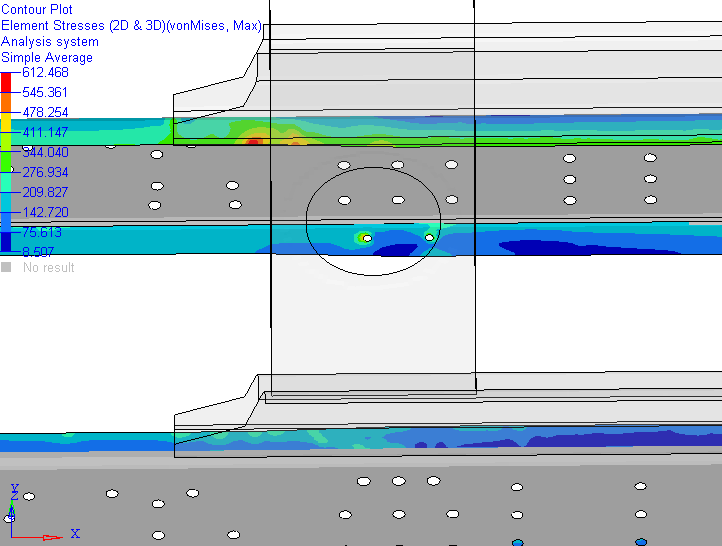

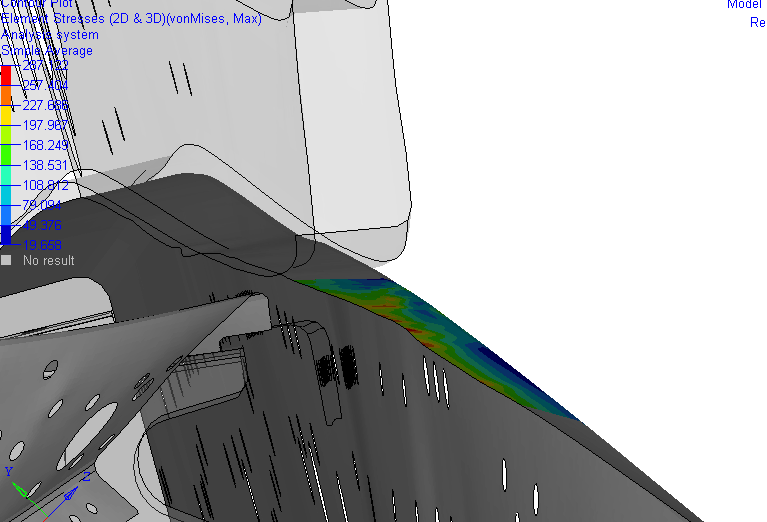

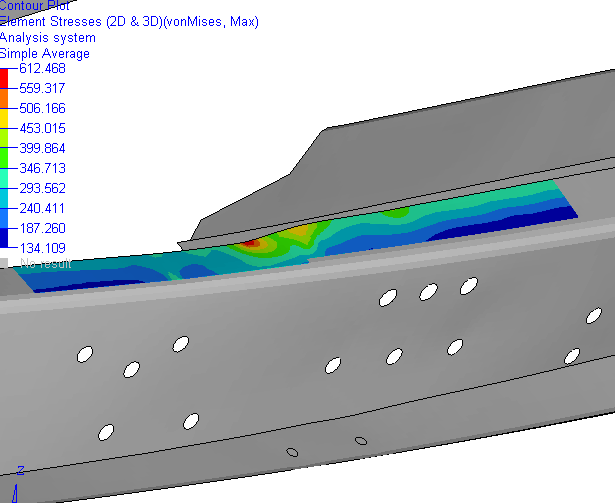

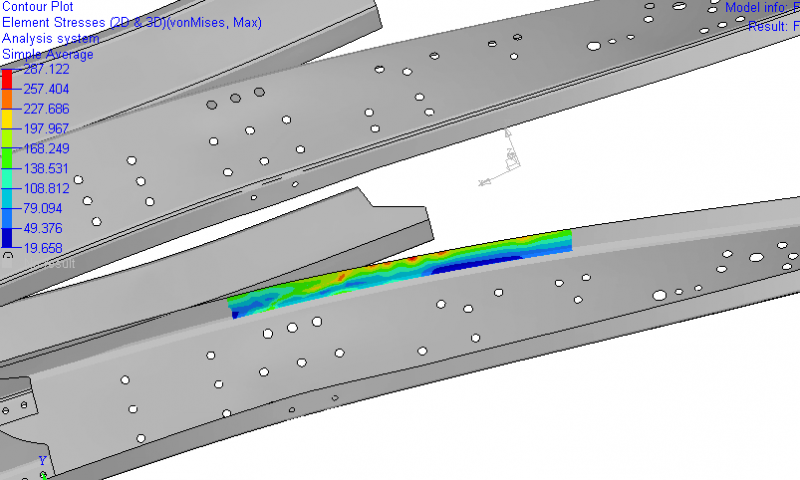

车架分析时，车架纵梁翼面是由80mm逐渐变为90mm 在分析时，此部分刚好是和副车架接触的，发现有一些不连续的应力奇异点 这部分的接触我试过用slide做过，后来单独将此部分改成gap计算的，结果都是一样的。 我试过把应力大的点所在的单元接触给去掉，结果就会避免部分这种现象，但不能全部避免。  1.png  放大10倍.png  放大10倍.png  放大20倍.png |
