应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 纳米五氧化二钒的放电比容量可以达到500mAh/g以上，我是不是哪里算错了？
301/3返回列表123下一页
查看: 2332  |  回复: 29
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

284433144

木虫 (正式写手)

[交流] 纳米五氧化二钒的放电比容量可以达到500mAh/g以上，我是不是哪里算错了？

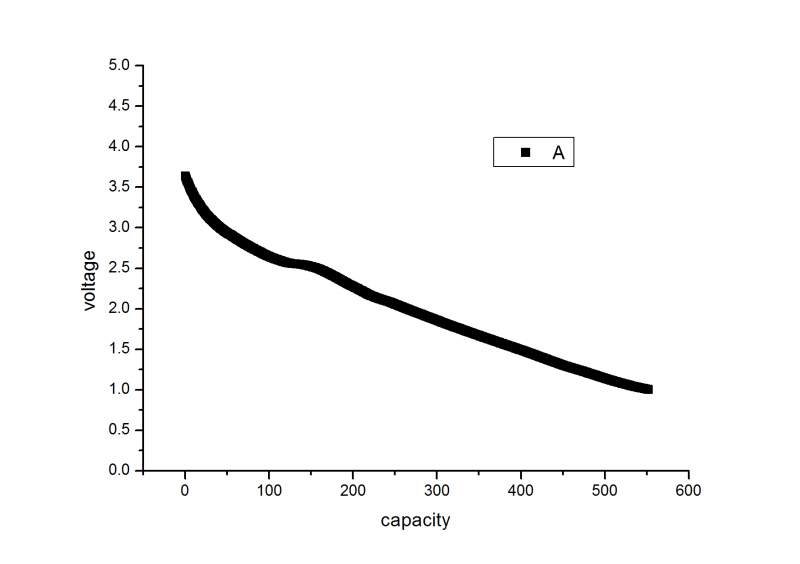

我做了一种纳米五氧化二钒正极材料，铝箔集流；负极为金属锂片；充放电区间1.0~3.7V, 比容量500mAh/g。新入此道，不知道是不是可以超水平发挥电极的性能。肯请前辈赐教~



纳米五氧化二钒的放电比容量可以达到500mAh/g以上，我是不是哪里算错了？
纳米五氧化二钒的放电比容量可以达到500mAh/g以上，我是不是哪里算错了？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-11 09:39:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xmdxx1182

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1V有啥用？正极要求高电压，就是2V都觉得低。
赞一下(1人) 回复此楼
7楼2014-06-12 07:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmdxx1182

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 284433144 at 2014-06-12 22:33:18
？不太明白你的意思。我不知道...

就是说你为什么要把正极的材料的截止电压设置到1V？除了得到更高的容量，毫无意义啊。
赞一下(1人) 回复此楼
14楼2014-06-13 09:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

熊fy

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
284433144: 金币+1 2014-06-16 10:02:15
所谓的理论容量是跟测试区间相关的，比如说V2O5在2.5-4和2-4的区间理论容量是不同的，你测试的区间是1-3.7，有部分已经进入负极材料的测试区间了，V2O5是可以做负极的(置换反应？），测得的容量比较高应该是V2O5在负极区间的反应导致的
赞一下(1人) 回复此楼
27楼2014-06-15 20:47:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bushiniuren

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你起码要给几个循环吧。这个是第一个放电曲线的话是正常的
赞一下 回复此楼
最美的不是下雨天，而是曾与你躲过雨的屋檐
2楼2014-06-11 10:00:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284433144

木虫 (正式写手)
引用回帖:
2楼: Originally posted by bushiniuren at 2014-06-11 10:00:13
你起码要给几个循环吧。这个是第一个放电曲线的话是正常的

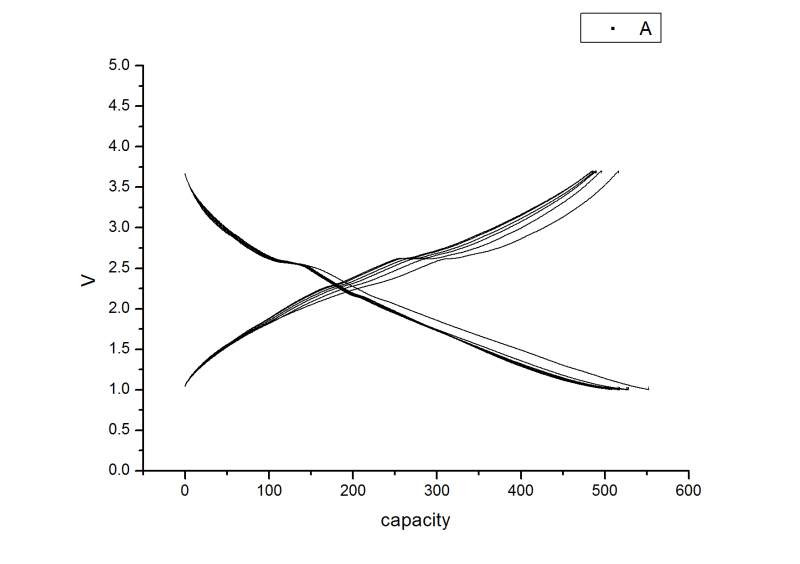

传了，为何第一个曲线的话是正常的呢？
赞一下 回复此楼
3楼2014-06-11 11:41:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bushiniuren

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 284433144 at 2014-06-11 11:41:50
传了，为何第一个曲线的话是正常的呢？...

纳米尺度的负极材料都会产生赝容量的，因为纳米会导致产生很多的活性点，这些活性点和大的比表面积会储存一定的锂。
赞一下 回复此楼
最美的不是下雨天，而是曾与你躲过雨的屋檐
4楼2014-06-11 15:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

林夏一度

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
V2O5电位窗口好像是2~4V
赞一下 回复此楼
5楼2014-06-11 15:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

130904016

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一次充放电很高挺正常，循环个50次，看稳定在什么水平

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-06-11 16:35:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284433144

木虫 (正式写手)
引用回帖:
4楼: Originally posted by bushiniuren at 2014-06-11 15:02:51
纳米尺度的负极材料都会产生赝容量的，因为纳米会导致产生很多的活性点，这些活性点和大的比表面积会储存一定的锂。...

如果是这样的话，那么就可以理解了。最近出现更诡异的事情。那就是如果放电平台截止到0.5V，还能继续放电，达到1000mAh/g 以上的容量。存不存在电解液分解的可能呢？
赞一下 回复此楼
8楼2014-06-12 13:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284433144

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 林夏一度 at 2014-06-11 15:24:28
V2O5电位窗口好像是2~4V

谢谢啊，是大家一般放到2V呢还是2V以下就没有平台了呢？
赞一下 回复此楼
9楼2014-06-12 13:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284433144

木虫 (正式写手)
引用回帖:
7楼: Originally posted by xmdxx1182 at 2014-06-12 07:22:23
1V有啥用？正极要求高电压，就是2V都觉得低。

嗯，还是有用的，只不过对比能量的贡献很小了。
赞一下 回复此楼
10楼2014-06-12 13:42:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 284433144 的主题更新
301/3返回列表123下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
