小弟在做蒸汽在管内凝结换热的数值模拟，特来向各位前辈求教。
|
|

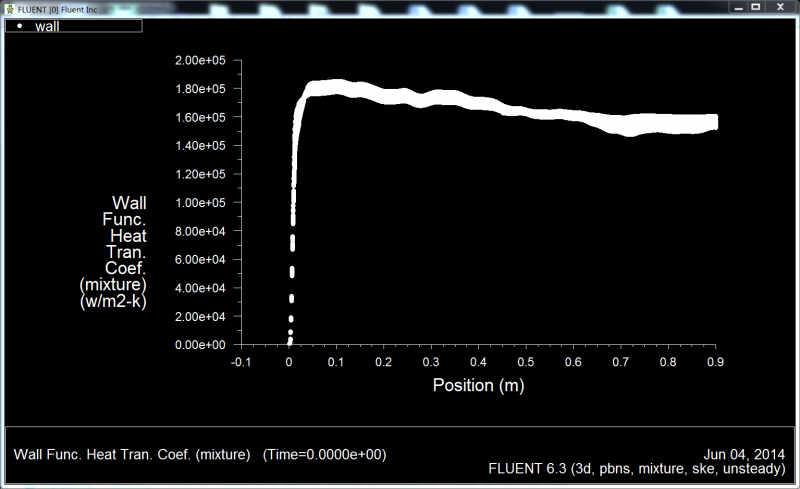

小弟在做蒸汽在管内凝结换热的数值模拟，最近做不下去了，特来向各位前辈求教。管子长度为0.9m，直径为15mm，壁厚为2mm。入口为质量入口，100℃饱和蒸汽，0.00556kg/s。套管为内径30mm，外壁绝热，冷却水入口为蒸汽出口处，0.639kg/s，入口为40℃，出口为43℃。小弟在做的过程中，蒸汽在入口之后很快就完全变成水了，出口处质量流量为9.302kg/s。采用mixture模型。出口和入口处的速度一样大，整个出口截面全是水，换热系数大的出奇。小弟是新手，手上也木有金币，希望前辈能略微指点一二。udf如下： #include "udf.h" #include "sg_mphase.h" #define T_SAT 373 #define LAT_HT 2.257e6 DEFINE_SOURCE(liq_src,cell,pri_th,dS,eqn) { Thread *mix_th,*sec_th; real m_dot_l; mix_th=THREAD_SUPER_THREAD(pri_th); sec_th=THREAD_SUB_THREAD(mix_th, 1); if(C_T(cell,mix_th)>=T_SAT) { m_dot_l=-0.1*C_VOF(cell,pri_th)*C_R(cell,pri_th)* fabs(C_T(cell, mix_th) - T_SAT)/T_SAT; dS[eqn]=-0.1*C_R(cell,pri_th)*fabs(C_T(cell,mix_th)-T_SAT)/T_SAT; } else { m_dot_l=0.1*C_VOF(cell,sec_th)*C_R(cell,sec_th)*fabs(T_SAT-C_T(cell,mix_th))/T_SAT; dS[eqn]=0.; } return m_dot_l; } DEFINE_SOURCE(vap_src,cell,sec_th,dS,eqn) { Thread *mix_th,*pri_th; real m_dot_v; mix_th=THREAD_SUPER_THREAD(sec_th); pri_th=THREAD_SUB_THREAD(mix_th,0); if(C_T(cell,mix_th)>=T_SAT) { m_dot_v=0.1*C_VOF(cell,pri_th)*C_R(cell,pri_th)*fabs(C_T(cell,mix_th)-T_SAT)/T_SAT; dS[eqn]=0.; } else { m_dot_v=-0.1*C_VOF(cell,sec_th)*C_R(cell,sec_th)*fabs(T_SAT-C_T(cell,mix_th))/T_SAT; dS[eqn]=-0.1*C_R(cell,sec_th)*fabs(C_T(cell,mix_th)-T_SAT)/T_SAT; } return m_dot_v; } DEFINE_MASS_TRANSFER(lic_gas_source,cell,thread,from_index,from_species_index,to_index,to_species_index) { Thread *gas,*liq; real m_lg; gas=THREAD_SUB_THREAD(thread,from_index); liq=THREAD_SUB_THREAD(thread,to_index); m_lg=0.; if(C_T(cell,liq)>=T_SAT) m_lg=-0.1*C_VOF(cell,liq)*C_R(cell,liq)*fabs(C_T(cell,liq)-T_SAT)/T_SAT; else { if(m_lg==0.) m_lg=0.1*C_VOF(cell,gas)*C_R(cell,gas)*fabs(T_SAT-C_T(cell,gas))/T_SAT; } return (m_lg); } DEFINE_SOURCE(enrg_src,cell,mix_th,dS,eqn) { Thread *pri_th,*sec_th; real m_dot; pri_th=THREAD_SUB_THREAD(mix_th,0); sec_th=THREAD_SUB_THREAD(mix_th,1); if(C_T(cell,mix_th)>=T_SAT) { m_dot=-0.1*C_VOF(cell,pri_th)*C_R(cell, pri_th)*fabs(C_T(cell,mix_th)-T_SAT)/T_SAT; dS[eqn]=-0.1*C_VOF(cell,pri_th)*C_R(cell,pri_th)/T_SAT; } else { m_dot=0.1*C_VOF(cell,sec_th)*C_R(cell,sec_th)*fabs(T_SAT-C_T(cell,mix_th))/T_SAT; dS[eqn]=0.1*C_VOF(cell,sec_th)*C_R(cell,sec_th)/T_SAT; } return LAT_HT*m_dot; }  换热系数.png  水的体积分布2.png |
