[求助] 三金属相图疑问 已有1人参与

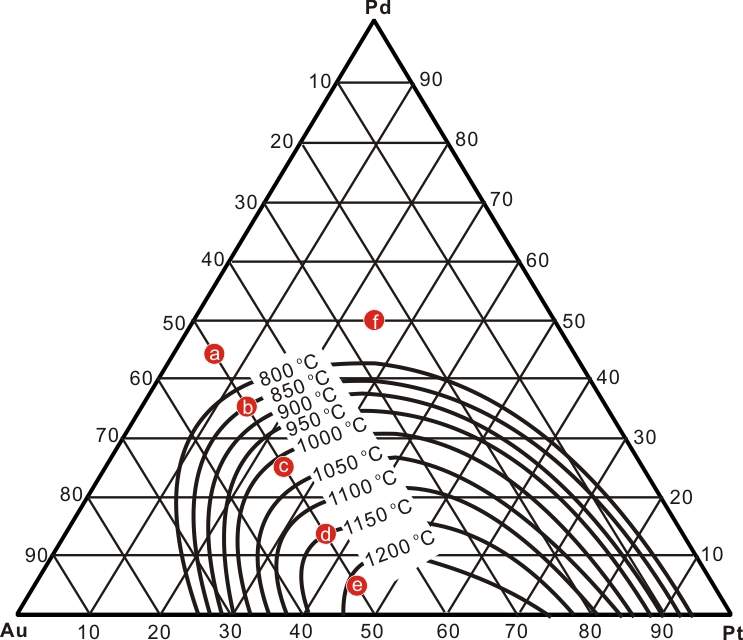

附图是金铂钯三金属相图，两本书上的图一样，但图示不同，一个的图示是两相区，另一个是不混溶区等温线，不懂等温线上下的区域分别代表什么？我的理解是：以800度等温线为例，以上为混溶区，是均匀的AuPtPd合金，以下为两相区，代表富Au和富Pt两种合金的共同存在但不混溶，而这两种合金的组成分别为平行于底边的直线与800度等温线交点所代表的组成，而且也可以通过直线定律计算两者的比例。不知道是不是这样？真心求问，谢谢

三金属相图疑问
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-09 22:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jhon_han

至尊木虫 (著名写手)
我觉得要根据图的具体名称来看才能知道什么意思。请提供这个图的准确名称才能明白图中等温线所代表的意义。我猜，图中所给的等温线似乎是不同成分合金的液相线或者固相线。也就是说液相线或固相线是同一温度的所有成分点连成了等温线。
赞一下 回复此楼
辛勤付出即便没有得到你想要的，也一定会意想不到的收获
2楼2014-07-24 11:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaopeisheng

银虫 (正式写手)
引用回帖:
2楼: Originally posted by jhon_han at 2014-07-24 11:42:04
我觉得要根据图的具体名称来看才能知道什么意思。请提供这个图的准确名称才能明白图中等温线所代表的意义。我猜，图中所给的等温线似乎是不同成分合金的液相线或者固相线。也就是说液相线或固相线是同一温度的所有成 ...

谢谢！图是从相图书籍中查到的，相关信息很少，只有图示名称，两本书中图示不同，一个叫两相区。一个叫不混溶区等温线。应该是固相的，因为还有个液相线投影图。最想搞清的是等温线上下是代表什么意义~~~
赞一下 回复此楼
3楼2014-07-24 12:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goingabroad

木虫 (文坛精英)
很抱歉，只对铁碳相图有研究，没有更多的研究，实在抱歉帮不上忙。
赞一下 回复此楼
4楼2014-07-24 20:58:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaopeisheng

银虫 (正式写手)
引用回帖:
4楼: Originally posted by goingabroad at 2014-07-24 20:58:39
很抱歉，只对铁碳相图有研究，没有更多的研究，实在抱歉帮不上忙。

好的，谢谢~~
回复此楼
5楼2014-07-24 21:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

talahala

木虫 (小有名气)

伪学霸
这个相图Pd-Au Pd-Pt 可以任意比例互溶 Au-Pt不能任意互溶 在等温线范围内形成共轭固溶体 你的理解是对的 但是我记得两物质各浓度对应的点连线（tie line）不一定和底边平行 如果查出连结线就可以用杠杆规则计算了。（个人理解 因为也不是专业搞相图的 不知道你的具体问题是什么 不过可以查一下《物理化学》三元相图那章 比材料类的书细致一些
赞一下(1人) 回复此楼
高冷的逗比
6楼2014-07-25 10:33:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaopeisheng

银虫 (正式写手)
引用回帖:
6楼: Originally posted by talahala at 2014-07-25 10:33:08
这个相图Pd-Au Pd-Pt 可以任意比例互溶 Au-Pt不能任意互溶 在等温线范围内形成共轭固溶体 你的理解是对的 但是我记得两物质各浓度对应的点连线（tie line）不一定和底边平行 如果查出连结线就可以用杠杆规则计算了。 ...

谢谢！ 我好好查查物化课本！还有个问题那共轭固溶体的两相，是Pd-Au Pd-Pt还是两个组分的Au-Pt-Pd呢？我的意思是两相分别由两种金属构成，还是说三金属的不同组分？
赞一下 回复此楼
7楼2014-07-25 16:59:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

talahala

木虫 (小有名气)

伪学霸

【答案】应助回帖

★ ★ ★ ★ ★
qiaopeisheng: 金币+5 2014-07-25 18:13:43
只有在边界上才是两种物质 在三角形内部都是三种成分 可以做平行线得成分
赞一下(1人) 回复此楼
高冷的逗比
8楼2014-07-25 17:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiaopeisheng

银虫 (正式写手)
引用回帖:
8楼: Originally posted by talahala at 2014-07-25 17:56:51
只有在边界上才是两种物质 在三角形内部都是三种成分 可以做平行线得成分

嗯，谢谢！！
我查了物化课本，看到连结线的描述，不过像Au-Pt-Pd中的连结线如何确定呢？？能不能这样说：在连接线上的点，其组成都为两相，即与等温线的两交点，这两相只是比例不同，但组成是一样的。
再次感谢！
赞一下 回复此楼
9楼2014-07-25 19:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissmykiss

金虫 (正式写手)
您好，我最近在做LTCC用金铂钯浆料，不知道金铂钯三个组分比例如何确定，相图看不明白，才能保证浆料烧结后有较好的可焊性和耐焊性
赞一下 回复此楼
10楼2018-03-30 20:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
