[求助] ANSYS算低周疲劳不收敛 已有1人参与

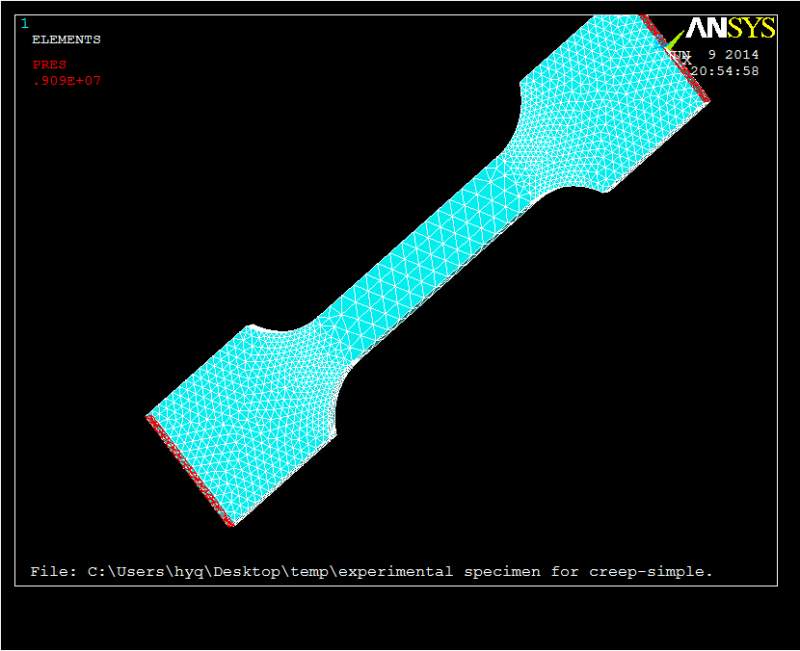

就是用这个一个简单的试验件,模拟低周疲劳,死活算不收敛,网上的办法也试过了,加载荷步的子步数目,放宽收敛准则什么的。网格是自由划分的,静力可以算出结构,加上载荷步就不可以了。命令流如下,这个命令流是别人写的,能在别的模型上算的很好。求大神帮我看看是不是网格划分什么的出了什么问题。谢谢了。
FINISH
/CLEAR,NOSTART

/FACET,NORML
/REPLOT

/PREP7
FLST,2,10,6,ORDE,2
FITEM,2,1
FITEM,2,-10
VGLUE,P51X

ET,1,SOLID185
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,1,,8210
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,1,,1.63e11
MPDATA,PRXY,1,,0.37
TB,KINH,1,1,20,0
TBTEMP,0
TBPT,,0.00275,448.25e6
TBPT,,0.00344,560e6
TBPT,,0.00482,678e6
TBPT,,0.00757,711e6
TBPT,,0.0158,752e6
TBPT,,0.0241,778e6
TBPT,,0.031,790e6
TBPT,,0.0406,806e6
TBPT,,0.0537,824e6
TBPT,,0.0674,836e6
TBPT,,0.0791,849e6
TBPT,,0.0936,862e6
TBPT,,0.108,869e6
TBPT,,0.12,874e6
TBPT,,0.144,884e6
TBPT,,0.159,895e6
TBPT,,0.177,897e6
TBPT,,0.2,910e6

FLST,5,10,6,ORDE,6
FITEM,5,1
FITEM,5,-2
FITEM,5,4
FITEM,5,-5
FITEM,5,11
FITEM,5,-15
CM,_Y,VOLU
VSEL, , , ,P51X
CM,_Y1,VOLU
CHKMSH,'VOLU'
CMSEL,S,_Y
VSWEEP,_Y1
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2
MSHKEY,0
MSHAPE,1,3d
CM,_Y,VOLU
VSEL, , , ,      16
CM,_Y1,VOLU
CHKMSH,'VOLU'
CMSEL,S,_Y
VMESH,_Y1
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2

/SOL
EPLOT
ANTYPE,0
NLGEOM,1
DELTIM,0.1,0.05,0.15
OUTRES,ERASE
OUTRES,ALL,1

TIME,0
FLST,2,2,5,ORDE,2
FITEM,2,5
FITEM,2,11
SFA,P51X,1,PRES,9.091E6
lswrite,1

*do,i,0,4,1

TIME,4*i+1
FLST,2,2,5,ORDE,2
FITEM,2,5
FITEM,2,11
SFA,P51X,1,PRES,,218.18E6
lswrite,4*i+2

TIME,4*i+2
FLST,2,2,5,ORDE,2
FITEM,2,5
FITEM,2,11
SFA,P51X,1,PRES,9.091E6
lswrite,4*i+3

TIME,4*i+3
FLST,2,2,5,ORDE,2
FITEM,2,5
FITEM,2,11
SFA,P51X,1,PRES,218.18E6
lswrite,4*i+4

TIME,4*i+4
FLST,2,2,5,ORDE,2
FITEM,2,5
FITEM,2,11
SFA,P51X,1,PRES,9.091E6
lswrite,4*i+5
*enddo

ncnv,2

lssolve,1,21,1

SAVE

ANSYS算低周疲劳不收敛
回复此楼

» 收录本帖的淘帖专辑推荐

ANSYS命令流

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小鸟人

铜虫 (正式写手)

【答案】应助回帖

之前做过一个拉压的模型,不过我只加载了一个循环,但原理应该是一样的。看到定义了循环,你加了好多子步,没有试过这样,我的方法是定义一个table,采用表格加载的方式来施加周期循环载荷,你可以试一下,比这种方法方便的多。

[ 发自小木虫客户端 ]

» 本帖已获得的红花(最新10朵)

天行健,君子以自强不息
2楼2014-06-13 10:54:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bamboo_amoy

新虫 (初入文坛)

送红花一朵
引用回帖:
2楼: Originally posted by 小小鸟人 at 2014-06-13 10:54:14
之前做过一个拉压的模型,不过我只加载了一个循环,但原理应该是一样的。看到定义了循环,你加了好多子步,没有试过这样,我的方法是定义一个table,采用表格加载的方式来施加周期循环载荷,你可以试一下,比这种方 ...

定义table是在ANSYS里面实现的么?
还有算低周疲劳的话不是需要施加一定数量的载荷,然后观察施加载荷之后迟滞回线的变化,确定最大应力,然后通过公式算寿命么,那只施加一个循环的载荷指的是什么?
我刚开始接触这个,比较小白。。不好意思。。请帮我解释下~
3楼2014-06-13 22:07:04
