[求助] 机构的优化设计,目标函数是体积 已有3人参与

目标函数是中间那个有缺口的圆环的体积最小。那个圆环相当于一个弹簧,安装在圆管内部的时候处于压缩状态,他们之间有个接触分析。要保证圆环和圆管之间的静摩擦力在450~550之间。求大神指教怎样用ANSYS优化,本人ANSYS盲,金币至少30,可以协商!

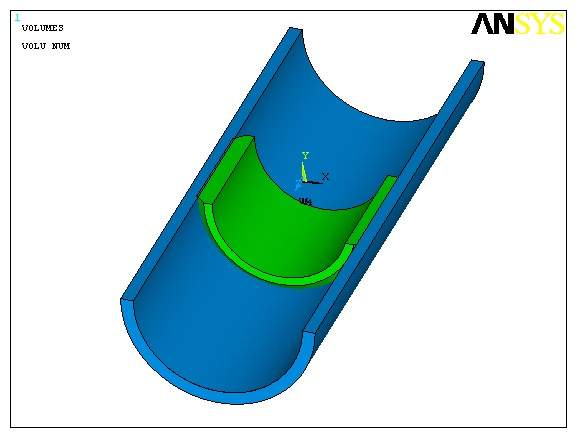

机构的优化设计,目标函数是体积

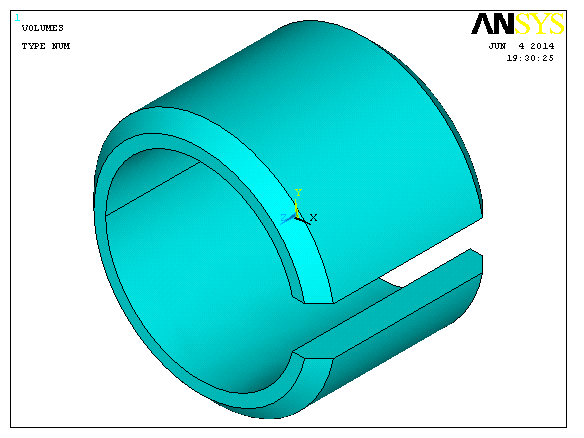

机构的优化设计,目标函数是体积-1

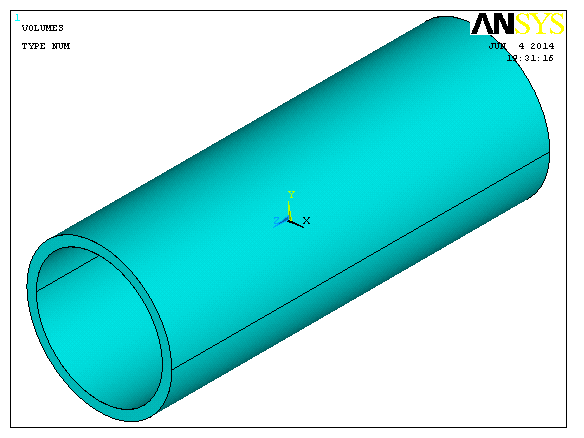

机构的优化设计,目标函数是体积-2
回复此楼
一次一次,已经习惯,习惯有你,习惯心疼你的一切。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)


【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
LoveSLing: 金币+3, ★有帮助 2014-06-09 23:37:27
这个模型,包含摩擦接触,直接优化比较难,难点不在优化算法,而在与接触的非线性;
而且有限元算出来的接触,与真实的情况差别还是很大的。

很多复杂问题 一定要简化,如你这个模型,完全可以将摩擦力与压力的关系作为线性化处理。
即f=F*u;u为摩擦系数,将摩擦力的约束,转换为压力的约束。
这样虽然会有一定的误差,但绝对比你用有限元模拟接触的误差小。

后面再处理为普通的尺寸优化问题,就简单多了
2楼2014-06-09 17:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LoveSLing

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by ctgu_zheng at 2014-06-09 17:42:41
这个模型,包含摩擦接触,直接优化比较难,难点不在优化算法,而在与接触的非线性;
而且有限元算出来的接触,与真实的情况差别还是很大的。

很多复杂问题 一定要简化,如你这个模型,完全可以将摩擦力与压力的 ...

主要是不会ANSYS啊!后面的优化怎么做啊?求指教!现在也找了很多的例子,感觉都没多大的用处!
一次一次,已经习惯,习惯有你,习惯心疼你的一切。
3楼2014-06-09 23:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)

★
感谢参与,应助指数 +1
LoveSLing: 金币+1, ★有帮助 2014-06-10 11:59:53
本帖内容被屏蔽

4楼2014-06-10 08:15:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poniard

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
LoveSLing: 金币+26, ★有帮助 2014-06-13 23:58:08
ansys不熟,我觉得思路应该是,算出变形量,进而根据摩擦系数,计算出摩擦力,满足要求的摩擦力即可。变形量就是缺口的体积。。。
5楼2014-06-13 14:57:45
